Casa ProdutosTransmissor de pressão diferencialCCY17Y Transmissor de pressão diferencial de líquido para medição de caudal

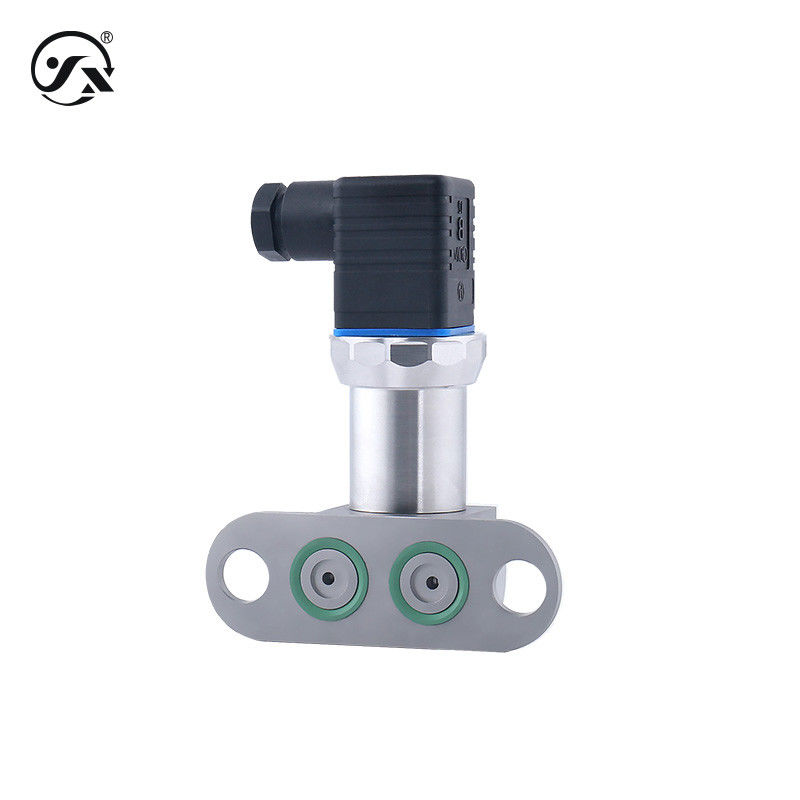

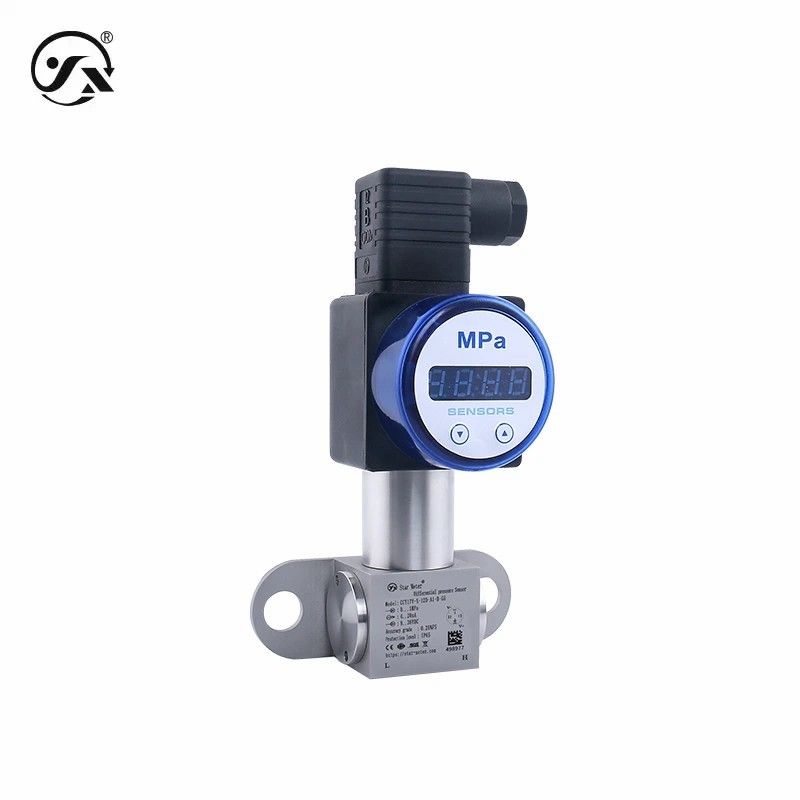

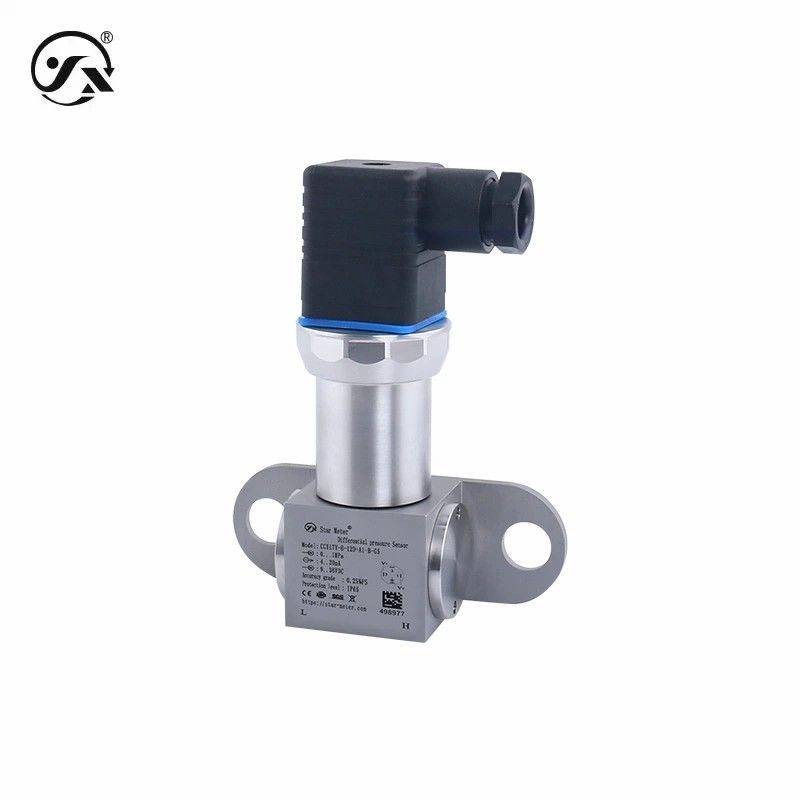

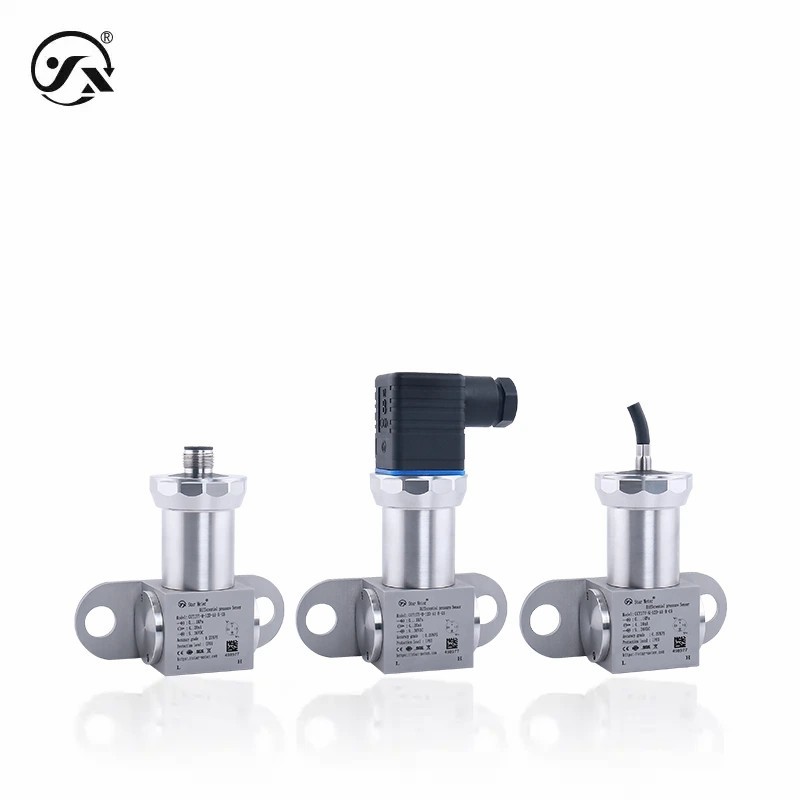

CCY17Y Transmissor de pressão diferencial de líquido para medição de caudal

CCY17Y Liquid Differential Pressure Transmitter For Flow Measurement
CCY17Y Liquid Differential Pressure Transmitter For Flow Measurement CCY17Y Liquid Differential Pressure Transmitter For Flow Measurement CCY17Y Liquid Differential Pressure Transmitter For Flow Measurement CCY17Y Liquid Differential Pressure Transmitter For Flow Measurement
Informação Básica
Lugar de origem: China
Marca: Star merter
Número do modelo: CCY17Y
Quantidade de ordem mínima: 1pc
Preço: negotiable
Termos de pagamento: T/T
Habilidade da fonte: 30000 peças/mês
contacto
Distância: 0~2,5 MPa (ver tabela de selecção da gama para mais pormenores) Produção: 4 ~ 20mA, RS485, 0 ~ 10VDC, 0 ~ 5VDC, 1 ~ 5VDC, 0,5 ~ 2,5VDC
Fornecimento de energia: 9~36VDC, 15~36VDC, 3~5VDC Precisão: 0.25%FS, 0.5%FS
nome: Transmissor de pressão diferencial
Destacar:

Transmissor de pressão diferencial de líquido

,

Transmissor de pressão diferencial para medição de caudal

,

CCY17 Transmissor diferencial de pressão

CCY17Y Transmissor de pressão diferencial Equipamentos industriais Farmacêuticos e Biotecnologia Monitoramento de fluxo



O transmissor de pressão diferencial CCY17 foi concebido para aplicações industriais para medir o valor da pressão diferencial de líquidos ou gases, é não só compacto, mas também de excelente qualidade,Ideal para a indústria em geral, e rentável.
Possui também vantagens diversificadas, tais como sinal de saída, alcance e ligação elétrica, o que é conveniente para corresponder a diferentes condições de trabalho.



Parâmetros de base
Meio de medição Fluidos, fluidos, gases (compatíveis com materiais de contacto)
Modo de pressão Pressão diferencial
Temperatura do meio -40°C a 85°C
Ponto a tempo 20 ms
Classe de precisão 0.25%FS (intervalo de pressão diferencial para o rácio de intervalo nominal ≥1:2.5) 0,5% FS (intervalo de pressão diferencial em relação ao intervalo nominal < 1:2.5) Com repetibilidade ≤ 0,05% FS, histerese ≤ 0,05% FS Precisão de exibição do medidor 0,5% FS, tubo digital (LED)

exibição
Nota: Condição de temperatura de referência 25 ~ 86 °C, pressão atmosférica 106 ~ 45 kPa, umidade 75 ~ <% RH.
Frequência de resposta Saída analógica ≤ 30 Hz, saída digital ≤ 5 Hz
Performance estável ± 0,1% FS/ano
Compensação de temperatura -10°C a 70°C
Desvio de temperatura ±0,01%FS/°C (intervalo de compensação de temperatura) ±0,05%FS/°C (fora do intervalo de compensação de temperatura)
Grau de protecção IP65 (sem ecrã) IP54 (com ecrã) Nota: O nível de proteção acima refere-se à conexão elétrica completa
Desempenho durável 10X106 vezes (ciclos da faixa inferior para a faixa superior)
Peso total Sem ecrã≈ 415g Sim ecrã≈ 460g
resolução Saída analógica 0,01%FS, saída digital 0,05%FS
Potência de saída
Faixa de alimentação 936VDC 1536VDC 3 5VDC
Tipo atual ≤ 0,02Us ((W)
Potência máxima
4-20mA Sim/Não Display≤0.02Us ((W)
RS485 Com e sem ecrã ≤ 0,02Us (W), sem ecrã ≤ 0,015Us (W)
0 ′10VDC Com visor ≤ 0,02Us ((W), sem visor ≤ 0,008Us ((W)
0 ′5VDC Com visor ≤ 0,02Us ((W), sem visor ≤ 0,008Us ((W)
1 ′5VDC Com visor ≤ 0,02Us ((W), sem visor ≤ 0,008Us ((W)
0.5·2.5VDC Não exibido≤0,001Us ((W)
Características de carga
Tipo de tensão ≥ 10kΩ
Tipo atual Sem carga de exibição ≤ {(Us-7.5)÷0.02}Ω com carga de exibição ≤ {(Us-12)÷0.02}Ω (US=voltagem de alimentação)
Condições ambientais
Temperatura ambiente -40°C a 85°C
Humidade ambiente 0%~95%RH ((sem condensação, sem condensação)
Materiais gerais
diafragma Aço inoxidável 316L (contato com o meio a medir)
Conexão de processo 304 aço inoxidável (contato com o meio a medir)
Recinto Aço inoxidável 304
Sementes Anéis de óleo de borracha nitrílica
Mostrar o shell ABS plásticos de engenharia (LED)
Plug Hirschman ABS plásticos de engenharia
Estabilidade mecânica
Desempenho sísmico 10 g ((20... 2000 Hz) é conforme com a norma IEC60068-2-6
Resistência ao impacto 500 g/ms é conforme com a norma IEC60068-2-27
Proteção elétrica
Proteção contra curto-circuito perpétuo
Proteção antipolaridade Não há danos, mas não funciona.
Resistência ao isolamento ≥ 100MΩ 500VDC
Força dielétrica 500VAC
Limites de saída
4-20mA 4 ~ 20 mA
RS485 0~2000
0 ′10VDC 0.001VDC~10VDC
0 ′5VDC 0.001VDC~5VDC
1 ′5VDC 0.001VDC~5VDC
0.5·2.5VDC 0.05VDC~5VDC
Manual
Informações sobre o produto - Chinês (NC) PDF
Informações do produto - Inglês (EN) PDF
Instruções de instalação -Chinês (NC) PDF
Instruções de instalação - Inglês (EN) PDF
Selecção de produtos - Chinês (NC) PDF
Selecção de produtos - Inglês (EN) PDF
Protocolo - Chinês (NC) PDF
Protocolo - Inglês (EN) PDF
