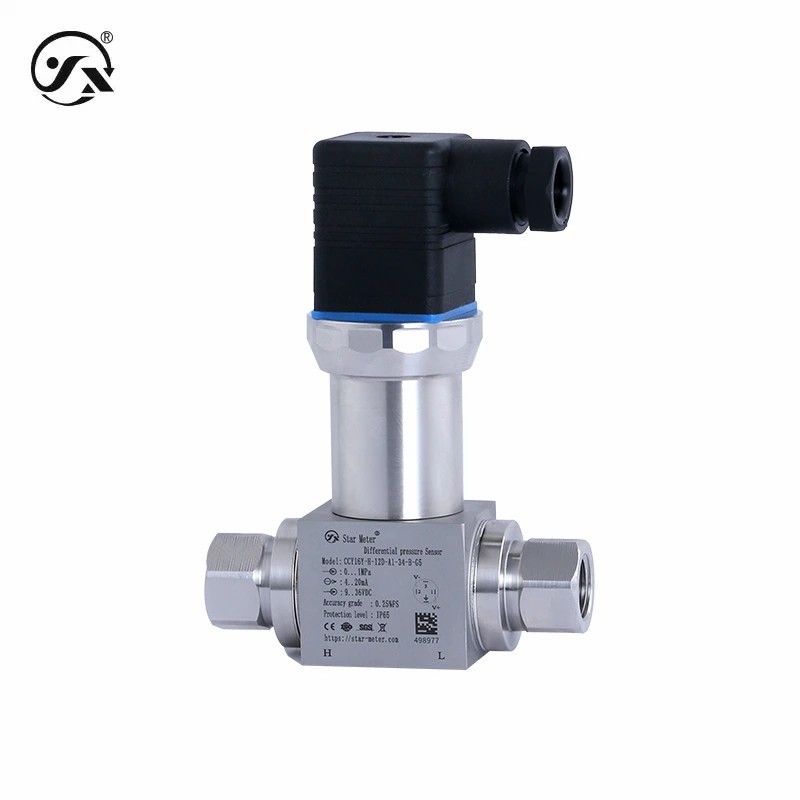

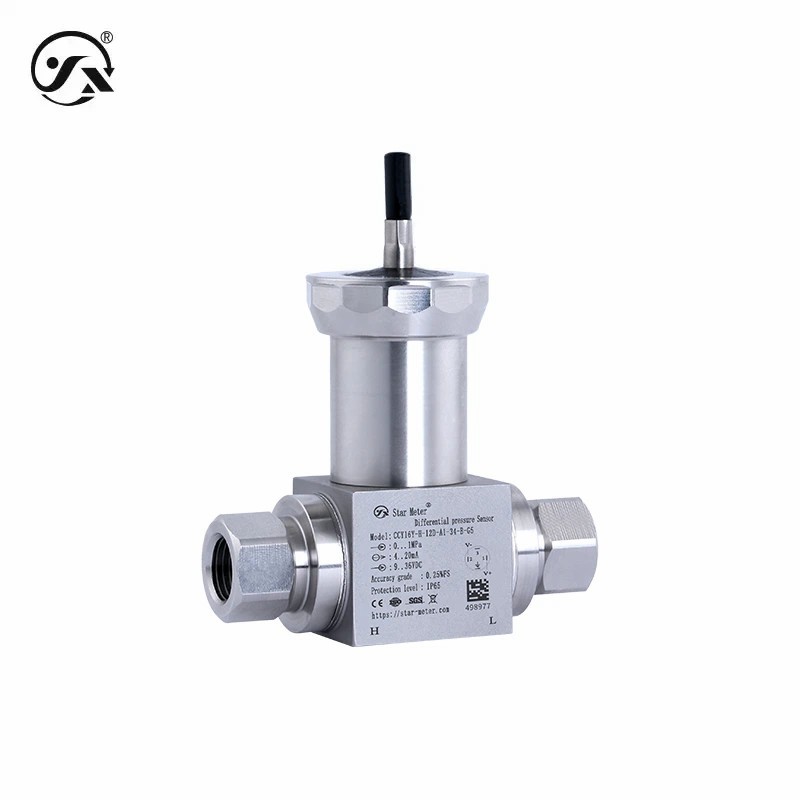

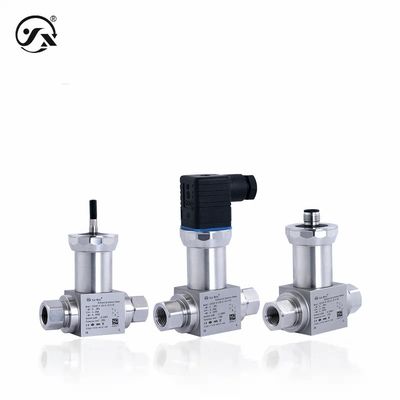

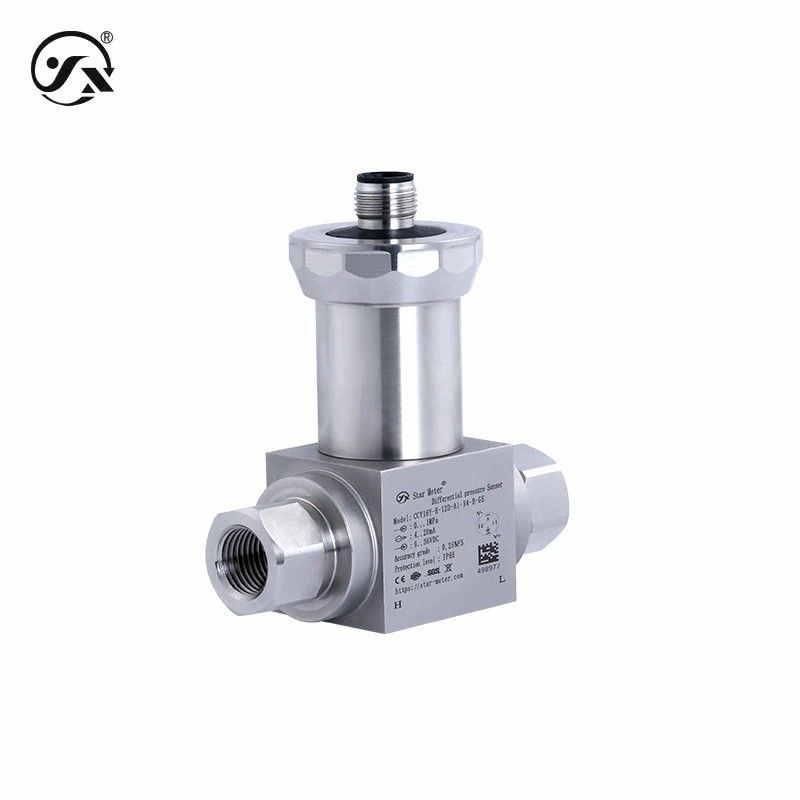

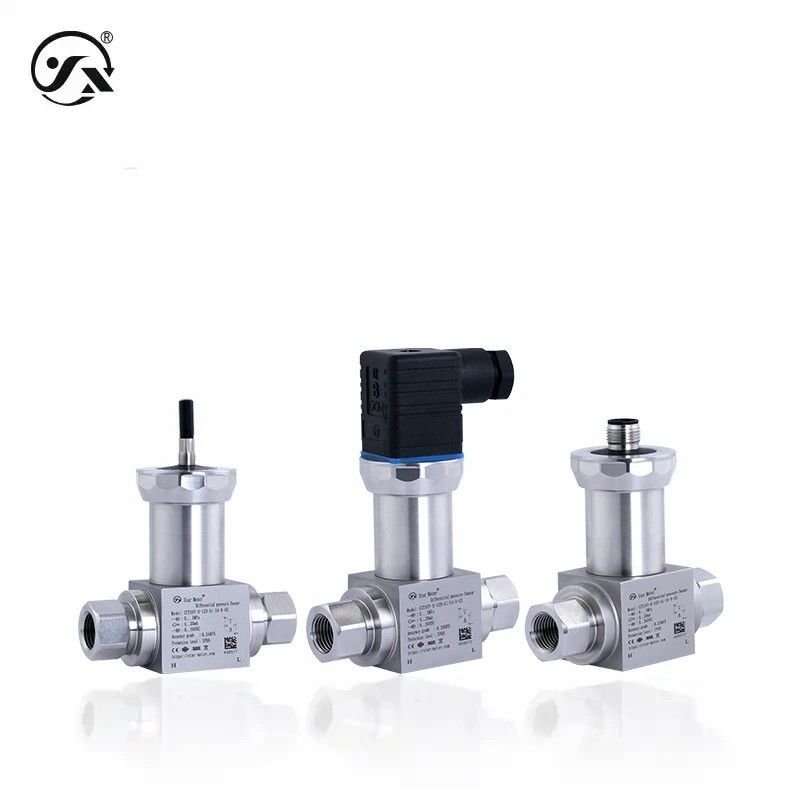

CCY16Y Tipo de Pressão Diferencial Transmissor de Fluxo 0,25% FS Transmissor DP para Medição de Fluxo

CCY16Y Differential Pressure Type Flow Transmitter 0.25%FS DP Transmitter For Flow Measurement
CCY16Y Differential Pressure Type Flow Transmitter 0.25%FS DP Transmitter For Flow Measurement CCY16Y Differential Pressure Type Flow Transmitter 0.25%FS DP Transmitter For Flow Measurement CCY16Y Differential Pressure Type Flow Transmitter 0.25%FS DP Transmitter For Flow Measurement CCY16Y Differential Pressure Type Flow Transmitter 0.25%FS DP Transmitter For Flow Measurement CCY16Y Differential Pressure Type Flow Transmitter 0.25%FS DP Transmitter For Flow Measurement
Informação Básica
Lugar de origem: China
Marca: Star merter
Número do modelo: CCY16Y
Quantidade de ordem mínima: 1pc
Preço: negotiable
Termos de pagamento: T/T
Habilidade da fonte: 30000 peças/mês
contacto
Distância: 0~2,5 MPa (ver tabela de selecção da gama para mais pormenores) Produção: 4 ~ 20mA, RS485, 0 ~ 10VDC, 0 ~ 5VDC, 1 ~ 5VDC, 0,5 ~ 2,5VDC
Fornecimento de energia: 9~36VDC, 15~36VDC, 3~5VDC Precisão: 0.25%FS, 0.5%FS
nome: Transmissor de fluxo de tipo de pressão diferencial
Destacar:

CCY16 Transmissor de fluxo de tipo de pressão diferencial

,

0Transmissor de fluxo do tipo DP de 0

,

25% FS

O transmissor de pressão diferencial do tipo CCY16Y é concebido para aplicações industriais para medir o valor da pressão diferencial de líquidos ou gases, que não é apenas compacto,Mas também de excelente qualidade.O sistema é ideal para a indústria em geral e é rentável.Também possui vantagens diversificadas como sinal de saída, alcance e ligação elétrica, que é conveniente para corresponder a diferentes condições de trabalho.





Parâmetros de base
Meio de medição Líquido ou gás (compatível com material de contacto)
Faixa de medição 0~2,5 MPa (ver tabela de selecção da gama para mais pormenores)
Modo de pressão Pressão diferencial
Compensação de temperatura -10°C a 70°C

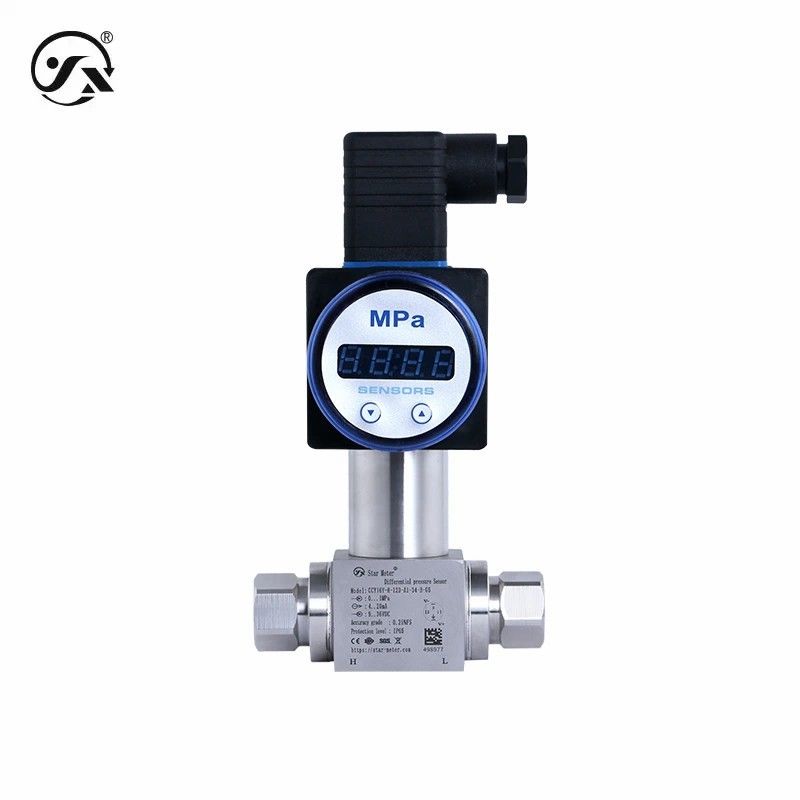

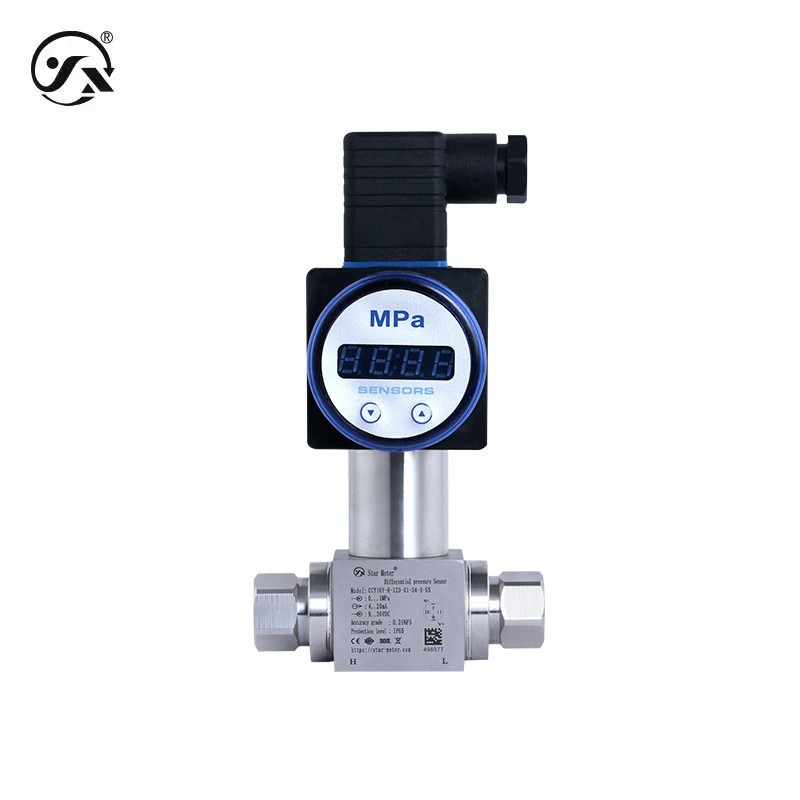

Classe de precisão 0.25%FS (intervalo de pressão diferencial para o rácio de intervalo nominal ≥1:2.5) 0,5% FS (intervalo de pressão diferencial em relação ao intervalo nominal < 1:2.5) Com repetibilidade ≤ 0,05% FS, histerese ≤ 0,05% FS Precisão de exibição do medidor 0,5% FS, tubo digital (LED)

exibição
Nota: Condição de temperatura de referência 25 ~ 86 °C, pressão atmosférica 106 ~ 45 kPa, umidade 75 ~ <% RH.
Frequência de resposta Saída analógica ≤ 30 Hz, saída digital ≤ 5 Hz
Performance estável ± 0,1% FS/ano
Desvio de temperatura ±0,01%FS/°C (intervalo de compensação de temperatura) ±0,05%FS/°C (fora do intervalo de compensação de temperatura)
Peso total Não há display≈ 415g tem um display≈ 460g
Grau de protecção IP65 (sem ecrã) IP54 (com ecrã) Nota: O nível de proteção acima refere-se à ligação eléctrica alcançada após a ligação eléctrica ter sido concluída
Potência de saída
sinal de saída 4 ~ 20mA, RS485,0 ~ 10VDC, 0 ~ 5VDC, 1 ~ 5VDC,0.5 ~ 2.5VDC
Faixa de alimentação 936VDC, 1536VDC, 3 5VDC
Desempenho durável 10X106 vezes (ciclos da faixa inferior para a faixa superior)
Faixa de potência
Tipo atual ≤ 0,02Us ((W)
Tipo de tensão ≤ 0,001Us (W), ≤ 0,008Us (W)
Digital ≤ 0,015Us ((W)
Características de carga
Tipo de tensão ≥ 10kΩ
Tipo atual Sem carga de exibição ≤ {(Us-7.5)÷0.02}Ω com carga de exibição ≤ {(Us-12)÷0.02}Ω (US=voltagem de alimentação)
condições de trabalho
Temperatura do meio -40°C a 85°C
Temperatura ambiente -40°C a 85°C
Humidade ambiente 0%~95%RH ((sem condensação, sem condensação)
Materiais gerais
diafragma Aço inoxidável 316L (contato com o meio a medir)
Conexão de processo 304 aço inoxidável (contato com o meio a medir)
Recinto Aço inoxidável 304
Sementes Anéis de óleo de borracha nitrílica
Mostrar o shell Plásticos de engenharia ABS (exibição LED)
Articulações de Hirschmann ABS plásticos de engenharia
Estabilidade mecânica
Desempenho sísmico 10 g ((20... 2000 Hz) é conforme com a norma IEC60068-2-6
Resistência ao impacto 500 g/ms é conforme com a norma IEC60068-2-27
Proteção elétrica
Proteção contra curto-circuito perpétuo
Proteção antipolaridade Não há danos, mas não funciona.
Resistência ao isolamento ≥ 100MΩ500VDC
Força dielétrica 500VAC
Limites de saída
A saída é mínima. 4 mA,0,0.001VDC,0.05VDC
Máximo de saída 20 mA,2000,10VDC,5VDC
Manual
Informações sobre o produto - Chinês (NC) PDF
Informações do produto - Inglês (EN) PDF
Selecção de produtos - Chinês (NC) PDF
Selecção de produtos - Inglês (EN) PDF
Instruções de instalação -Chinês (NC) PDF
Instruções de instalação - Inglês (EN) PDF
Protocolo - Chinês (NC) PDF
