Casa ProdutosTransmissor de pressão diferencialCCY19Y Transmissor de pressão diferencial montado na parede HVAC Plantio e reprodução

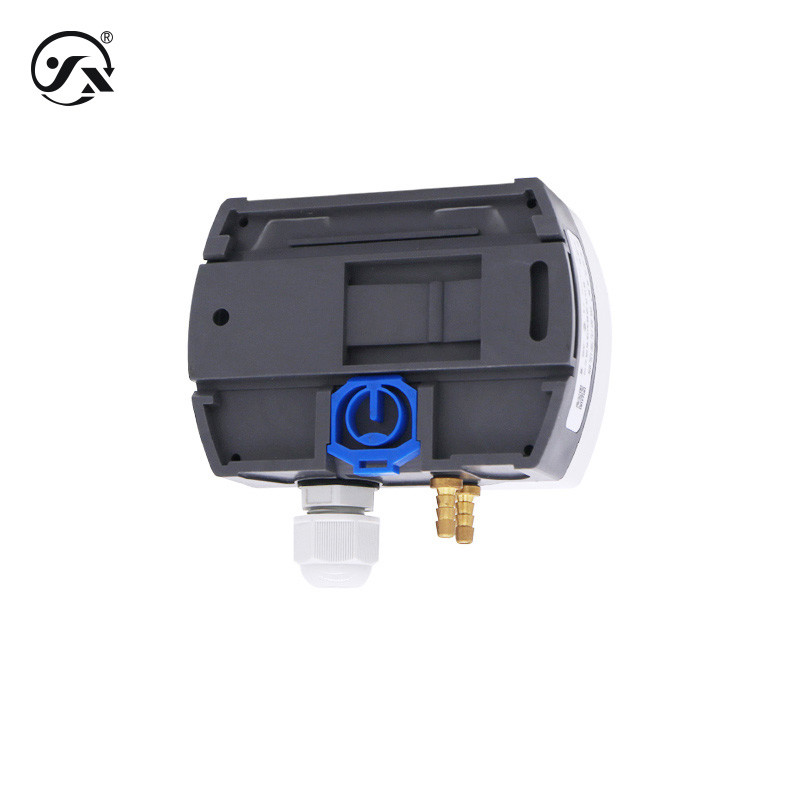

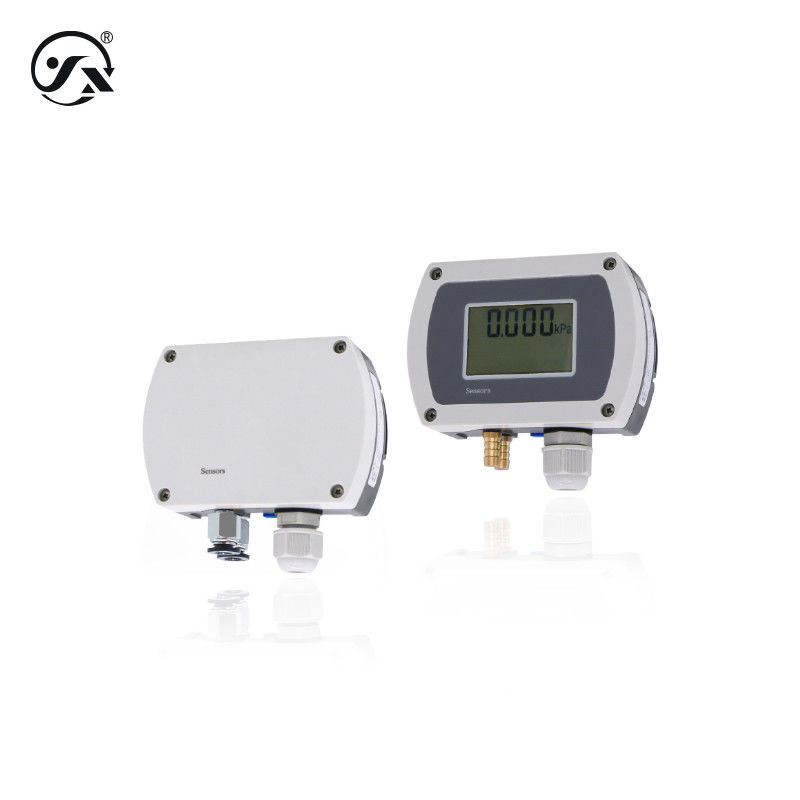

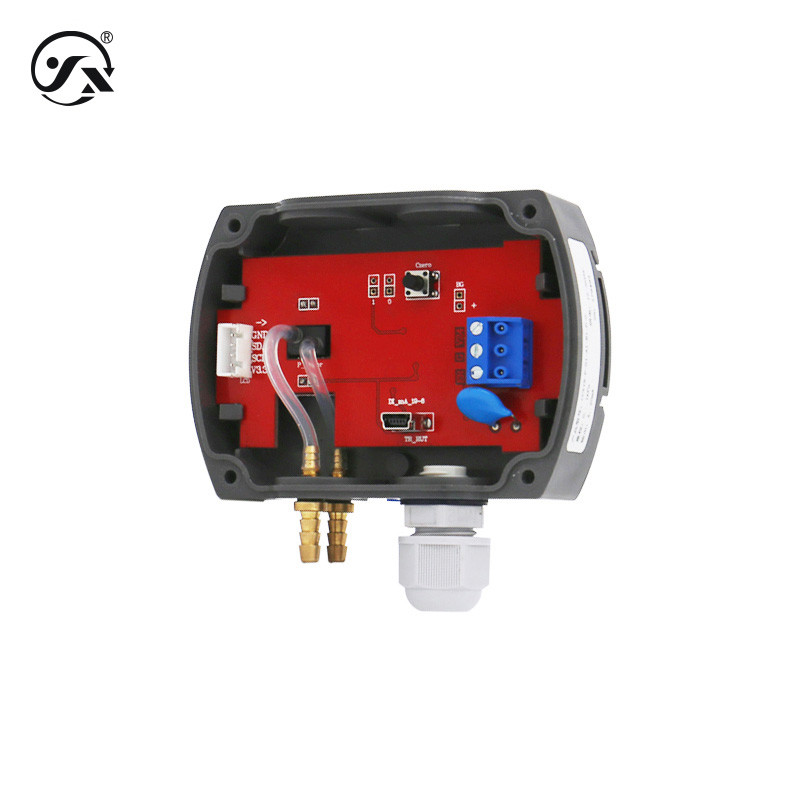

CCY19Y Transmissor de pressão diferencial montado na parede HVAC Plantio e reprodução

CCY19Y Wall Mounted Differential Pressure Transmitter HVAC Planting And Breeding
CCY19Y Wall Mounted Differential Pressure Transmitter HVAC Planting And Breeding
CCY19Y Wall Mounted Differential Pressure Transmitter HVAC Planting And Breeding CCY19Y Wall Mounted Differential Pressure Transmitter HVAC Planting And Breeding CCY19Y Wall Mounted Differential Pressure Transmitter HVAC Planting And Breeding CCY19Y Wall Mounted Differential Pressure Transmitter HVAC Planting And Breeding
Informação Básica
Lugar de origem: China
Marca: Star Merter
Número do modelo: CCY19Y
Quantidade de ordem mínima: 1pc
Preço: negotiable
Termos de pagamento: T/T
Habilidade da fonte: 30000 peças/mês
contacto
Distância: -10 ~ 0 ~ 10 kPa Produção: 4 ~ 20mA, RS485, 0 ~ 10VDC, 0 ~ 5VDC, 1 ~ 5VDC
Fornecimento de energia: 9~36VDC, 12~36VDC Precisão: 00,25% FS, 0,5% FS, 1% FS
Destacar:

CCY19 Transmissor de pressão diferencial

,

Transmissor de pressão diferencial de parede

,

Transmissor de pressão diferencial montado na parede

CCY19Y Transmissor de pressão diferencial montado na parede Equipamento industrial HVAC Plantação e reprodução





Parâmetros de base
Meio de medição Gás (compatível com o material de contacto e com umidade < 90RH%, não condensante)
Faixa de medição -10 ‰ 0 ‰ 10 kPa
Tipo de pressão Pressão diferencial
Compensação de temperatura -10 ̊60°C
Ponto a tempo 400ms
Classe de precisão 0.5% FS ou 0,25% FS (intervalo ≥ 1 kPa); 1% FS ou 0,5% FS (intervalo < 1 kPa)
Frequência de resposta Saída analógica ≤ 20 Hz, saída de sinal digital ≤ 5 Hz
Performance estável ±0,3%FS/ano (intervalo≥1kPa); ±0,5%FS/ano (intervalo<1kPa)
Desvio de temperatura ±0,03%FS/°C (intervalo de compensação de temperatura)
Desempenho durável 10X106 vezes (ciclos da faixa inferior para a faixa superior)
Peso total Com ecrã ≈ 150g, sem ecrã ≈ 130g
Grau de protecção IP65
resolução Saída analógica 0,02% FS, saída digital 0,05% FS
Potência de saída
sinal de saída 4 ~ 20mA, RS485,0 ~ 10VDC, 0 ~ 5VDC, 1 ~ 5VDC
Faixa de alimentação 936VDC, 1236VDC
Potência máxima
4 ~ 20 mA ≤ 0,02Us ((W)
RS485 ≤ 0,015Us ((W)
0 ′10VDC ≤ 0,015Us ((W)
0 ′5VDC ≤ 0,015Us ((W)
1 ′5VDC ≤ 0,015Us ((W)
Características de carga
Tipo de tensão ≥ 10kΩ
Tipo atual Carga ≤ {(Us-7.5)÷0.02}Ω(Us=Tensão de alimentação)
Condições ambientais
Temperatura do meio -40 ̊100°C
Temperatura ambiente -40°C a 85°C
Materiais gerais
Recinto ABS plásticos de engenharia
diafragma Chipe de silício (em contacto com o meio a ensaiar)
Tubos de pressão Silicone (contato com o meio a medir)
Φ6 Boca do Pagoda H59 cobre (contato com o meio a medir)
Φ8 Boca do Pagoda H59 cobre (contato com o meio a medir)
Conector rápido Φ6 Revestimento de cobre com níquel (contato com o meio a ensaiar)
Interface de parafuso rápido Φ4 304 aço inoxidável (contato com o meio a medir)
Cabeça de bloqueio do cabo Nylon (diâmetro do fio de bloqueio de 5 a 8 mm)

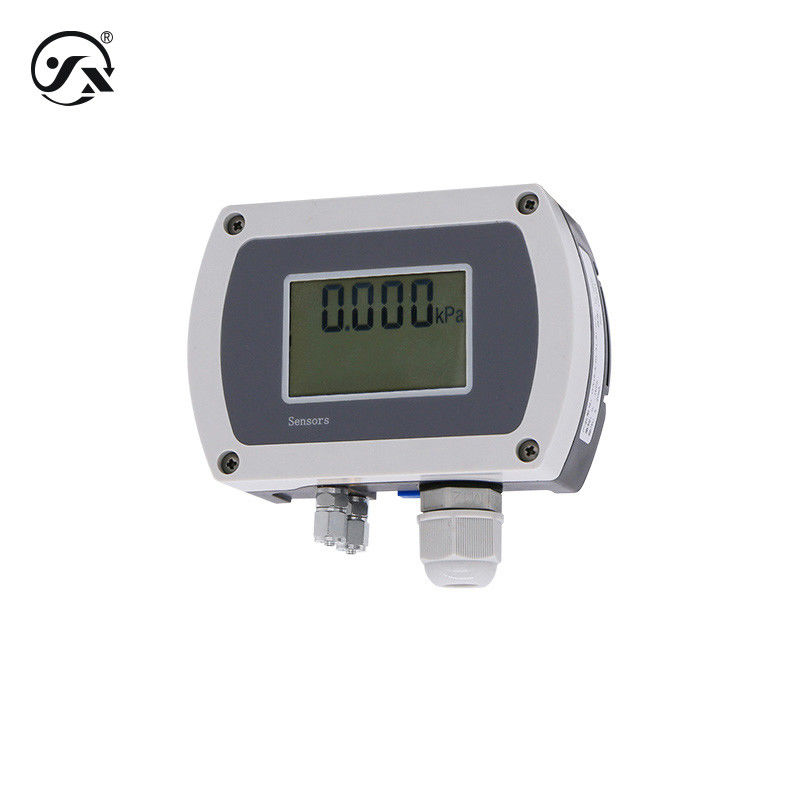

exibição Exibição LCD sem luz de fundo
Estabilidade mecânica
Desempenho sísmico 10 g ((20... 2000 Hz) em conformidade com a norma IEC60068-2-6.
Resistência ao impacto 500 g/1 ms conforme com a norma IEC60068-2-27
Proteção elétrica
Proteção contra curto-circuito perpétuo
Proteção antipolaridade Não há danos, mas não funciona.
Resistência ao isolamento ≥ 100MΩ,500VDC
Força dielétrica 500VAC
Limites de saída
4-20mA Meno 4 mA e máximo 20 mA de saída
RS485 Output mínimo 0, output máximo 2000
0 ′5VDC Meno 0VDC de saída, máximo 5VDC de saída
0 ′10VDC Meno 0VDC de saída, máximo 10VDC de saída
1 ′5VDC Fornecimento mínimo de 1VDC, máximo de 5VDC
Especificações da interface
Especificações da interface φ6 boca de pagode, φ8 boca de pagode, φ6 interface rápida, φ4 interface rápida de parafuso
Manual
Informações sobre o produto - Chinês (NC) PDF
Informações do produto - Inglês (EN) PDF
Selecção de produtos - Chinês (NC) PDF
Selecção de produtos - Inglês (EN) PDF
Instruções de instalação -Chinês (NC) PDF
Instruções de instalação - Inglês (EN) PDF
Protocolo - Chinês (NC) PDF
