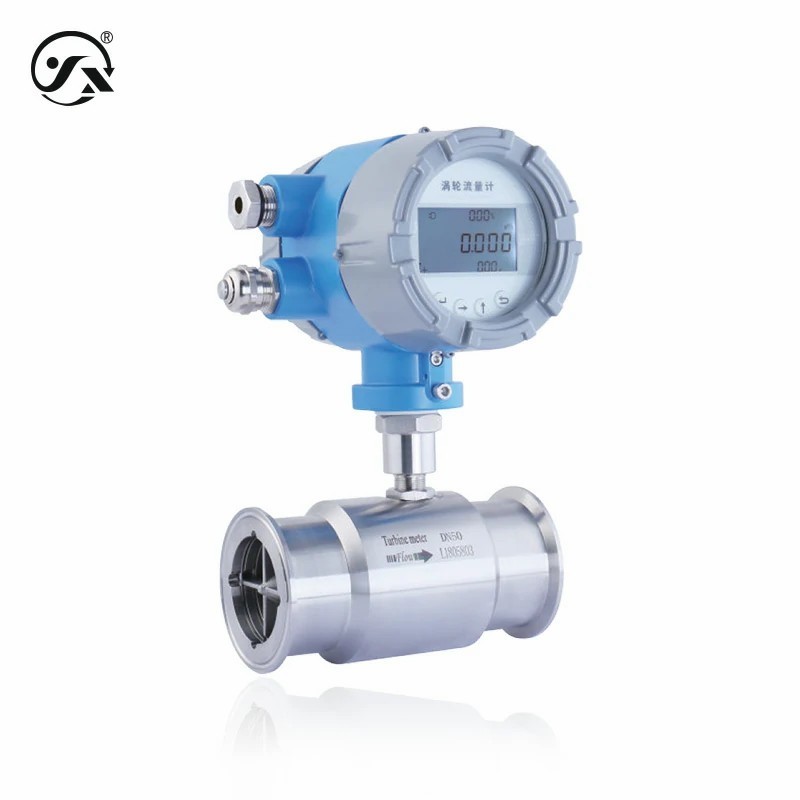

LWL11Y Medidor de fluxo de turbina líquida Tecnologia avançada

LWL11Y Liquid Turbine Flow Meter Advanced Technology
LWL11Y Liquid Turbine Flow Meter Advanced Technology
Informação Básica
Lugar de origem: China
Marca: Star merter
Número do modelo: LWL11Y
contacto
Faixa de medição: 0.04~1200 m3/h Produção: RS485, 4~20mA, 4~20mA HART, pulso, NPN
Fornecimento de energia: 24VDC, 24VDC com bateria de lítio de 3,6VDC, bateria de lítio de 3,6VDC Precisão: 0Nível 0,5, nível 1,0.
Destacar:

Medidor de fluxo líquido da turbina

,

Medidor de fluxo de turbina líquida avançado

,

Medidor de fluxo da turbina

O medidor de caudal de turbina líquida LWL11Y é uma nova geração de medidor de caudal de turbina que absorve a tecnologia avançada de medidores de caudal no país e no exterior e é otimizado e projetado, com estrutura simples,peso leve, alta precisão, boa repetibilidade, resposta sensível, facilidade de instalação, manutenção e utilização.Existem vários métodos de ligação, tais como ligação de flange, conexão roscada, conexão de pinça, conexão de chuck, etc. Há também funções alimentadas a bateria, à prova de explosão e outras para escolher.



Parâmetros básicos
Meio de medição Líquidos sem impurezas e de baixa viscosidade (compatíveis com materiais de contacto)
Faixa de medição 0.04 ¥1200 m3/h
Conexão Conexão de flanges DN15DN300 (norma de execução GB/T9124.1-2019)
Conexão interna de rosca DN15DN50 (norma de execução GB/T7307-2001)
Conexão de rosca externa DN4 ∆DN80 (norma de execução GB/T7307-2001)
Conexão da pinça DN4 ∆DN200 (norma de execução GB/T9124.1-2019)
Conexão da pinça DN4 DN100
Resistir ao nível de tensão Conexão de flange PN40 resistência à pressão 4.0MPa (DN15 DN50, pode ser personalizado ≤ PN100)
Resistência à pressão PN16 1,6 MPa (DN65 DN300, pode ser personalizada ≤ PN100)
Conexão externa de fio PN63 resistência à pressão 6,3MPa (DN4 DN80, nível de resistência à pressão mais elevado pode ser personalizado)
Conexão interna de fio PN63 resistência à pressão 6,3MPa (DN15 DN50, nível de resistência à pressão superior pode ser personalizado)
Conexão do grampo PN10 resistência à pressão 1,0 MPa (DN4 DN100) Grampo
ligação PN40 resistência à pressão 4,0 MPa (DN15 DN50)
Resistência à pressão PN16 1,6 MPa (DN65 DN200)
pode ser personalizado
≤PN400 (DN15 DN40)
≤PN250 (DN50 DN80)
≤PN160 (DN100 DN150)
≤PN100 (DN200)
Nível de precisão 0Nível 0,5, nível 1,0.
Temperatura média -30°C ∼80°C (tipo geral)
-30°C-120°C (tipo de alta temperatura)
-30°C-150°C (tipo de temperatura elevada)
Tipo à prova de explosão Tipo ignífugo Ex d IIC T6 Gb
Nível de protecção IP66
Nota/O nível de protecção acima refere-se ao nível atingido após a conclusão da ligação elétrica.
Mostrar cabeçalho LCD (com luz de fundo)
Corrente de saída
Carga máxima 500Ω ((24V de alimentação)
Potência máxima Sistema de dois fios 0,48 W
Sistema de três fios 0,52 W
Frequência de resposta 1 Hz
Saída de pulso
Amplitude de alto nível > 22VDC
Amplitude de baixo nível < 0,8VDC
Largura do pulso 1 ¢ 2000 ms (onda quadrada)
Isolamento elétrico Isolamento óptico, tensão de isolamento > 1000VDC
Saída RS485 Este protocolo é compatível com o protocolo de comunicação Modbus e adota o modo RTU no protocolo Modbus.
Condições ambientais
Temperatura ambiente -20°C a 60°C
Humidade ambiente 5%~90%RH (sem condensação ou condensação de orvalho)
Proteção elétrica
Resistência ao isolamento ≥ 100MΩ 500VDC
Força dielétrica 500VAC
Materiais gerais
Casas de sensores 304/316 aço inoxidável (em contacto com o meio de medição)
Impeller 2Cr13/aço duplo (em contacto com o meio de medição)
Guia dianteira e traseira 304/316 aço inoxidável (em contacto com o meio de medição)
Flanco 304/316 aço inoxidável (em contacto com o meio de medição)
Flanco de pinça 304/316 aço inoxidável (em contacto com o meio de medição)
Aplicação do sistema de fixação 304/316 aço inoxidável (em contacto com o meio de medição)
Conector de sinal 304 aço inoxidável
Casas para conversores Alumínio fundido sob pressão
Fechaduras de conversores Borracha nitrílica
Janela de exibição ≈ vidro à prova de explosão de 6 mm
Manual
Informações sobre o produto PDF
Informações sobre o produto ∆Inglês (EN) PDF
Selecção de produtos ◄ Chinês (NC) PDF
Selecção de produtos “Inglês (EN) PDF
Instruções de instalação PDF
Instruções de instalação PDF
Descrição do protocolo RS485 (RTU) PDF
Descrição do protocolo RS485 (RTU) PDF
Instruções de operação essenciais (CN) PDF
Instruções de operação essenciais (em inglês) PDF
