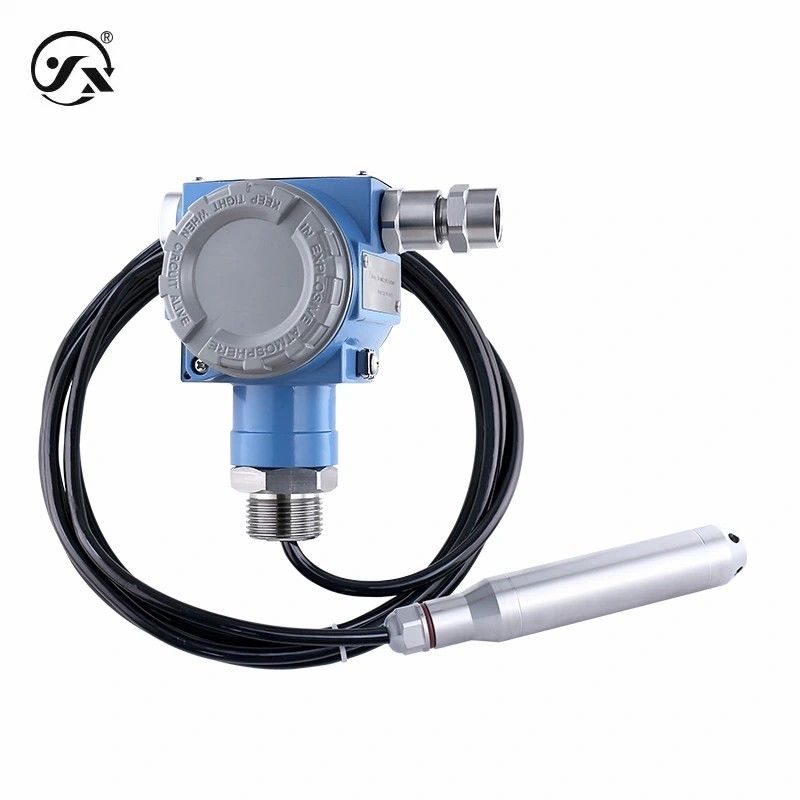

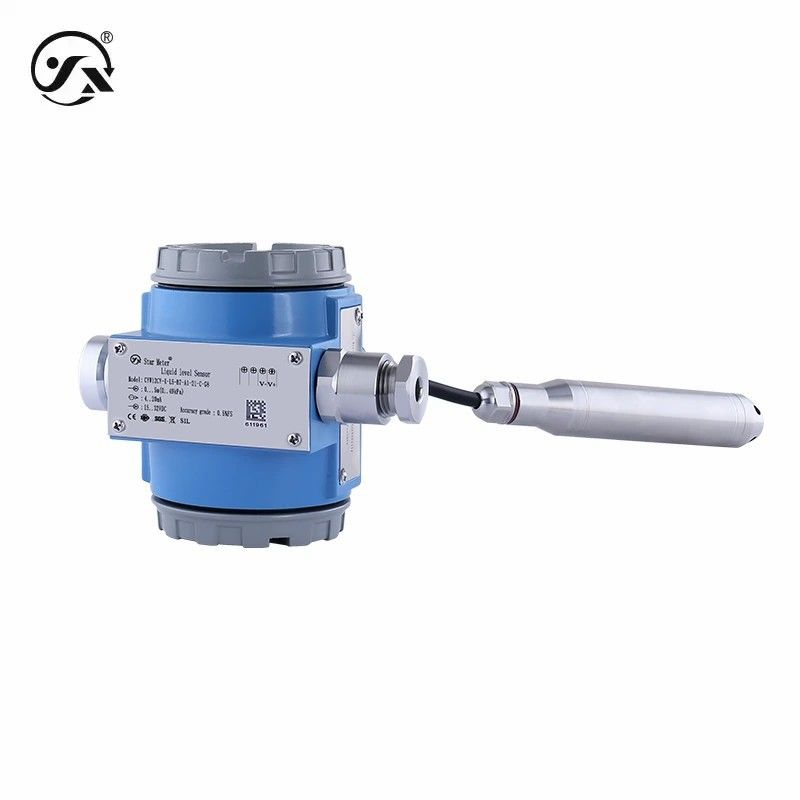

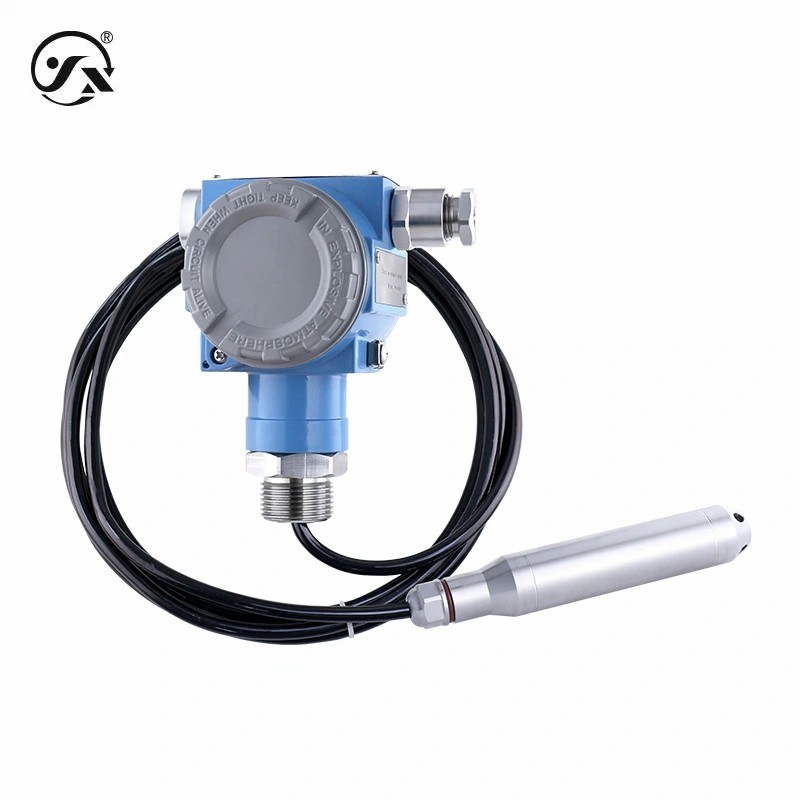

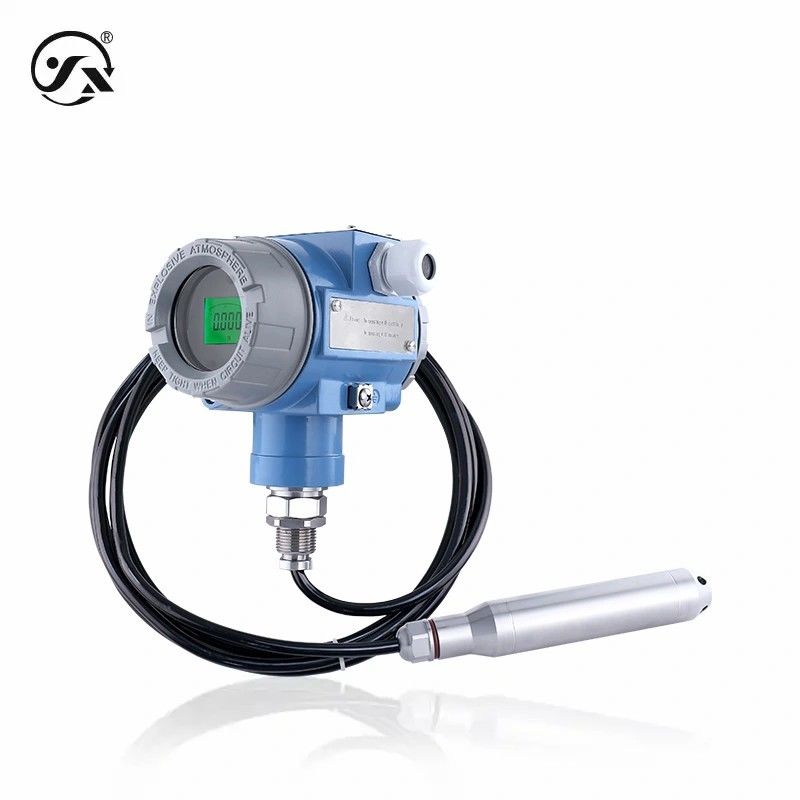

CYW12CY Transmissor de Nível Protegido Submersível 4-20mA HART RS485 Precisão 0,25%FS 0,5%FS

CYW12CY Protective Submersible Level Transmitter 4-20mA HART RS485 Accuracy 0.25%FS 0.5%FS
CYW12CY Protective Submersible Level Transmitter 4-20mA HART RS485 Accuracy 0.25%FS 0.5%FS
CYW12CY Protective Submersible Level Transmitter 4-20mA HART RS485 Accuracy 0.25%FS 0.5%FS CYW12CY Protective Submersible Level Transmitter 4-20mA HART RS485 Accuracy 0.25%FS 0.5%FS CYW12CY Protective Submersible Level Transmitter 4-20mA HART RS485 Accuracy 0.25%FS 0.5%FS CYW12CY Protective Submersible Level Transmitter 4-20mA HART RS485 Accuracy 0.25%FS 0.5%FS
Informação Básica
Lugar de origem: China
Marca: Star merter
Número do modelo: CYW12CY
Quantidade de ordem mínima: 1pc
Preço: negotiable
Termos de pagamento: T/T
Habilidade da fonte: 30000 peças/mês
contacto
Distância: 0~1~200mH2O Produção: 4~20mA, 4~20mA HART, RS485
Fornecimento de energia: 9 ~ 32VDC, 15 ~ 32VDC, 13 ~ 32VDC, 15 ~ 24VDC Precisão: 0.25%FS, 0.5%FS
nome: transmissor nivelado líquido
Destacar:

Transmissor de nível de protecção submersível

,

Transmissor de nível submersível 4-20ma

,

CYW12C Transmissor de nível submersível

CYW12CY Protector Submersible Level Transmitter Range 0~1~200mH2O Saída 4~20mA HART RS485 Precisão 0,25%FS 0,5%FS



Este produto de transmissor de nível adota um sensor de pressão OEM de duplo diafragma de isolamento de aço inoxidável como elemento de medição do sinal, o tratamento de vedação interna,A utilização externa do processo de soldagem a laser integral, de modo a ter a função de anticondensação na cavidade, e após testes automáticos por computador,o processo de resistência a laser é utilizado para uma ampla gama de temperaturas de ponto zero e temperatura de sensibilidade
É anti-interferência, pequena deriva de temperatura, alta estabilidade e tem alta precisão de medição.que é um instrumento ideal de medição do nível do líquido no campo da automação industrial.





Parâmetros de base
Meio de medição Água (H2O) ou líquidos compatíveis com materiais de contacto
Faixa de medição 0~1~200mH2O (ver tabela de selecção da gama para mais pormenores)
Temperatura do meio -40°C a 85°C
Frequência de resposta Output de sinal analógico ≤ 50 Hz, saída de sinal digital ≤ 5 Hz
Performance estável ± 0,1% FS/ano
Capacidade de sobrecarga 200% em escala completa
Compensação de temperatura -10°C a 70°C
Desvio de temperatura ±0,01%FS/°C (intervalo de compensação de temperatura) ±0,05%FS/°C (fora do intervalo de compensação de temperatura)
Classe de precisão 0.25% FS (intervalo ≥ 10 m), 0,5% FS (intervalo < 10 m) com repetibilidade ≤ 0,05% FS, histerese ≤ 0,05% FS Precisão do cabeçalho 0,5% FSCristal líquido (LCD)
exibição
Nota: Condições de referência: temperatura entre 25°C e 86°C, pressão atmosférica entre 106°C e 45°C, humidade entre 75°C e <%RH.
Ex tipo Impotência contra chamas Ex db II.C T6 Gb Impotência contra chamas Tipo de poeira Ex tb IIIC T80°C Db



Segurança intrínseca Ex ia II.C T6 Ga (4~20mA/4~20mA HART apenas)
Segurança intrínseca do pó Ex iaD 20 T80°C (4~20mA/4~20mA HART apenas).
NOTA: A fonte de alimentação intrinsecamente segura deve ser alimentada por uma barreira de segurança ou uma fonte de alimentação intrinsecamente segura.
Grau de protecção Caixa de junção da sonda IP68 IP66
Nota: O nível de protecção acima refere-se à ligação elétrica completa
Peso total Sem ecrã≈ 1,25kg com ecrã≈ 1,4kg sonda≈ 410g cabo ≈ 60g por metro
Ponto a tempo 400ms
resolução Saída analógica 0,01%FS, saída digital 0,05%FS
Potência de saída
Potência máxima
4 ~ 20 mA Sim/Não Display≤0.02Us ((W)
RS485 Com ecrã ≤ 0,02Us ((W), sem ecrã ≤ 0,015Us ((W)
4 ¢ 20 mA HART Sim/Não Display≤0.02Us ((W)
Características de carga
Tipo atual Sem carga de exibição ≤{(US-7.5) ÷0.02}Ω
com carga de exibição ≤{(US-12)÷0.02}Ω (Us=voltagem de alimentação) Tipo de corrente HART: carga ≤{(Us-12)÷0.02}Ω (Us=voltagem de alimentação)
Condições ambientais
Temperatura ambiente -40~85°C ((sem condensação, sem condensação)
Materiais gerais
Diafragma Aço inoxidável 316L (contato com o meio a medir)
Capela exterior 304 aço inoxidável (contato com o meio a medir)
Caixa de junção Alumínio fundido sob pressão
Sementes Borracha nitrílica (contato com o meio a medir)
Cabos Cabo de gás de poliuretano φ7.2 (contato com o meio de medição)
Estabilidade mecânica
Desempenho sísmico 10 g ((20... 2000 Hz) é conforme com a norma IEC60068-2-6
Resistência ao impacto 500 g/ms é conforme com a norma IEC60068-2-27
Proteção elétrica
Proteção contra curto-circuito perpétuo
Proteção antipolaridade Não há danos, mas não funciona.
Resistência ao isolamento ≥ 100MΩ,500VDC
Força dielétrica 500VAC
Limites de saída
4-20mA Meno 2,5 mA, máximo 26 mA
RS485 0 de saída mínima e 2000 de saída máxima
4-20mA HART Meno 3,8 mA, máximo 22 mA.
