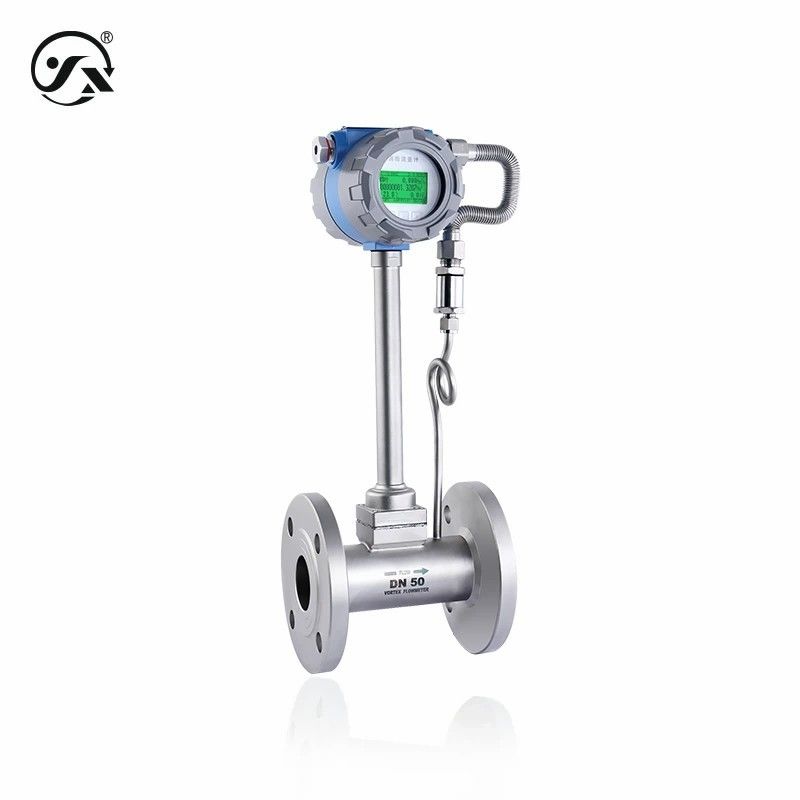

Name: LWJ11Y Medidor de fluxo de vórtice de tubulação na indústria petroquímica
Brand: Star Sensor Manufacturing Co., Ltd
SKU: LWJ11Y
Price: 73.00 USD
Availability: InStock

LWJ11Y Pipeline Vortex Flowmeter é um medidor de fluxo de velocidade. É amplamente utilizado em petróleo, indústria química, energia elétrica, indústria leve, aquecimento de energia e outros campos para medir o fluxo de volume,Fluxo de massa e caudal padrão de gás, vapor, líquido e líquido de alta temperatura.

Parâmetros básicos
Meio de medição	Líquido, gás, vapor, etc. (compatível com materiais de contacto)
Faixa de medição	0.3·8000 m3/h
Nível de precisão	Nível 1.0Nível 1.5
Temperatura média	-40°C ∼250°C/-40°C ∼350°C
Conexão	Conexão de flanges DN15DN300 (norma de execução GB/T9124.1-2019) Conexão de pinças DN15 ∆DN200 (norma de execução GB/T9124.1-2019)
Resistir ao nível de tensão	Conexão de flange PN40 resistência à pressão 4.0MPa (DN15 DN50, pode ser personalizado ≤ PN100) Resistência à pressão PN16 1,6 MPa (DN65 DN300, pode ser personalizada ≤ PN100) Conexão da pinça PN40 resistência à pressão 4,0 MPa (DN15 DN50) Resistência à pressão PN16 1,6 MPa (DN65 DN200) pode ser personalizado ≤PN400 (DN15 DN40) ≤PN250 (DN50 DN80) ≤PN160 (DN100 DN150) ≤PN100 (DN200)
Tipo à prova de explosão	Tipo ignífugo Ex d IIC T6 Gb
Nível de protecção	IP66 Nota/O nível de protecção acima refere-se ao nível atingido após a conclusão da ligação elétrica.
Mostrar cabeçalho	LCD (com luz de fundo)
Corrente de saída
Carga máxima	500Ω ((24VDC fonte de alimentação)
Potência máxima	Sistema de dois fios 0,5 W Sistema de três fios 1,5 W
Frequência de resposta	1 Hz
Saída de pulso
Amplitude de alto nível	> 22VDC
Amplitude de baixo nível	< 0,8VDC
Largura do pulso	16 ms (onda quadrada)
Corrente de accionamento	≤ 10 mA
Isolamento elétrico	Isolamento óptico, tensão de isolamento > 1000VDC
Saída RS485	Este protocolo é compatível com o protocolo de comunicação Modbus e adota o modo RTU no protocolo Modbus.
Condições ambientais
Temperatura ambiente	-20°C a 60°C
Humidade ambiente	5%~90%RH (sem condensação ou condensação de orvalho)
Proteção elétrica
Resistência ao isolamento	≥ 100MΩ 500VDC
Força dielétrica	500VAC
Materiais gerais
Casas de sensores	304/316 aço inoxidável (em contacto com o meio de medição)
Gerador de vórtice	304/316 aço inoxidável (em contacto com o meio de medição)
Sonda de detecção	304/316 aço inoxidável (em contacto com o meio de medição)
Soluções de sonda	Grafite (em contacto com o meio de medição)
Flanco	304/316 aço inoxidável (em contacto com o meio de medição)
Flanco de pinça	304/316 aço inoxidável (em contacto com o meio de medição)
Conector de sinal	Acero inoxidável
Casas para conversores	Alumínio fundido sob pressão
Fechaduras de conversores	Borracha nitrílica
Janela de exibição	≈ vidro à prova de explosão de 6 mm

Manual
Informações sobre o produto	PDF
Informações sobre o produto ∆Inglês (EN)	PDF
Selecção de produtos ◄ Chinês (NC)	PDF
Selecção de produtos Inglês (EN)	PDF
Instruções de instalação	PDF
Instruções de instalação	PDF
Descrição do protocolo ◄ (CN)	PDF
Descrição do protocolo ◄ Inglês (EN)	PDF

etiqueta:

Lugar de origem:	China
Marca:	Star merter
Número do modelo:	LWJ11Y
