Casa Produtostransmissor nivelado líquidoCYW303Y Nível estático hidráulico Nível de alta precisão

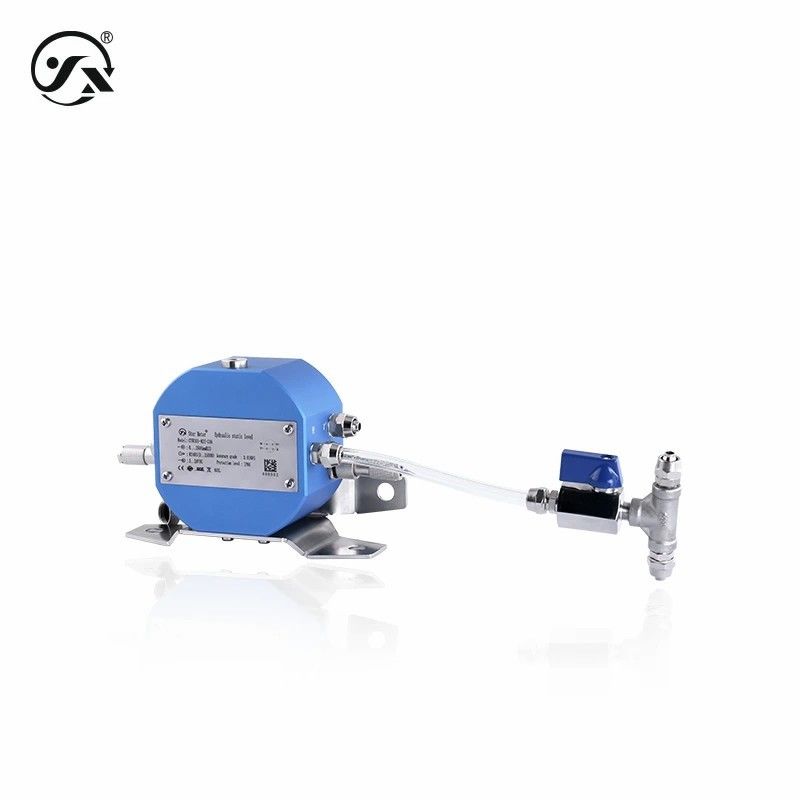

CYW303Y Nível estático hidráulico Nível de alta precisão

CYW303Y Hydraulic Static Level High Accuracy Level
CYW303Y Hydraulic Static Level High Accuracy Level
Informação Básica
Lugar de origem: China
Marca: Star merter
Número do modelo: CYW303Y
contacto
Faixa de medição: 0~2500mmH 2O Produção: RS485
Fornecimento de energia: 5 ~ 28VDC Precisão: 0.05%FS
Destacar:

Nível estático hidráulico

,

Nível estático hidráulico de alta precisão

O nível estático CYW303Y adota núcleo de silício de difusão de alta precisão importado, que possui as características de alta precisão, boa estabilidade e pequeno coeficiente de deriva de temperatura.É utilizado principalmente para o monitoramento do deslocamento vertical e inclinação de barragens, centrais nucleares, centrais eólicas, edifícios altos, minas, deslizamentos de terra, pontes, etc.



Parâmetros básicos
Meio de medição Água, anticongelante, óleo de silicone
Faixa de medição 02500mmH2O
Temperatura média -40°C a 60°C
Frequência de resposta ≤ 5 Hz
sinal de saída RS485
Tensão de alimentação 5 ̊28VDC
Nível de precisão 0.05%FS (condições de referência: temperatura 15°C a 25°C, pressão atmosférica 86°C a 106 kPa, umidade 45°C a 75%RH)
Repetitividade ≤ 0,01% FS, histerese ≤ 0,01% FS
Desempenho de classe estável = ¢info ¢ ± 0,05% FS/ano
Sobrecarga do nível do líquido 200% em escala completa
Compensação de temperatura -10 ̊60°C
Desvio de temperatura ±0,005%FS/°C (dentro da gama de compensação de temperatura) ±0,03%FS/°C (fora da gama de compensação de temperatura)
Nível de protecção IP66
Nota/O nível de protecção acima refere-se ao nível atingido após a conclusão da ligação elétrica.
Peso total ≈1380 g (incluindo o suporte)
Tempo de ligação 20 ms
Resolução 0.1 mm
Potência máxima ≤ 0,015Us ((W)
Condições ambientais
Temperatura ambiente -40°C a 85°C
Humidade ambiente 0%~95%RH (sem condensação e sem condensação)
Materiais gerais
Diafragma Aço inoxidável 316L (em contacto com o meio de medição)
Soluções Borracha fluorada (em contacto com o meio de medição)
Conector de torção rápida Cobre niquelado (em contacto com o meio de medição)
Tubos de pressão FEP polifluoreto de etileno-propileno (em contacto com o meio de medição)
Válvula de esfera Aço inoxidável 304 (em contacto com o meio de medição)
concha LY12 Alumínio
Parafusos de carcaça 304 aço inoxidável
Interface elétrica De aço inoxidável
Estabilidade mecânica
Resistência à vibração 10 g (20...2000 Hz) em conformidade com a norma IEC60068-2-6.
Resistência ao impacto 500 g/ms, em conformidade com a norma IEC60068-2-27
Proteção elétrica
Protecção contra curto-circuito permanente
Protecção da polaridade inversa Não há danos, mas não funciona.
Resistência ao isolamento ≥ 100MΩ,500VDC
Força dielétrica 500VAC



Manual
Informações sobre o produto PDF
Informações sobre o produto ∆Inglês (EN) PDF
Selecção de produtos ◄ Chinês (NC) PDF
Selecção de produtos “Inglês (EN) PDF
Instruções de instalação PDF
Instruções de instalação PDF
Descrição do protocolo ◄ (CN) PDF
Descrição do protocolo ◄ Inglês (EN) PDF
