CYW71Y Transmissor de nível submersível resistente à corrosão 4-20ma RS485 0,5%FS

CYW71Y Corrosion Resistant Submersible Level Transmitter 4-20ma RS485 0.5%FS
CYW71Y Corrosion Resistant Submersible Level Transmitter 4-20ma RS485 0.5%FS CYW71Y Corrosion Resistant Submersible Level Transmitter 4-20ma RS485 0.5%FS CYW71Y Corrosion Resistant Submersible Level Transmitter 4-20ma RS485 0.5%FS CYW71Y Corrosion Resistant Submersible Level Transmitter 4-20ma RS485 0.5%FS CYW71Y Corrosion Resistant Submersible Level Transmitter 4-20ma RS485 0.5%FS
Informação Básica
Lugar de origem: China
Marca: Star merter
Número do modelo: CYW71Y
Quantidade de ordem mínima: 1pc
Preço: negotiable
Termos de pagamento: T/T
Habilidade da fonte: 30000 peças/mês
contacto
Distância: 0~20~200 kPa Produção: 4 ~ 20mA, RS485
Fornecimento de energia: 9~28Vdc Precisão: 0.5%FS
nome: transmissor nivelado líquido
Destacar:

Transmissor de nível submersível resistente à corrosão

,

Transmissor de nível submersível 4-20ma

,

Transmissor de pressão submersível 4-20 ma

CYW71Y Transmissor de nível submersivel anti-corrosição Faixa 0 ~ 20 ~ 200kPa Saída 4 ~ 20mA, RS485 Precisão 0,5%FS

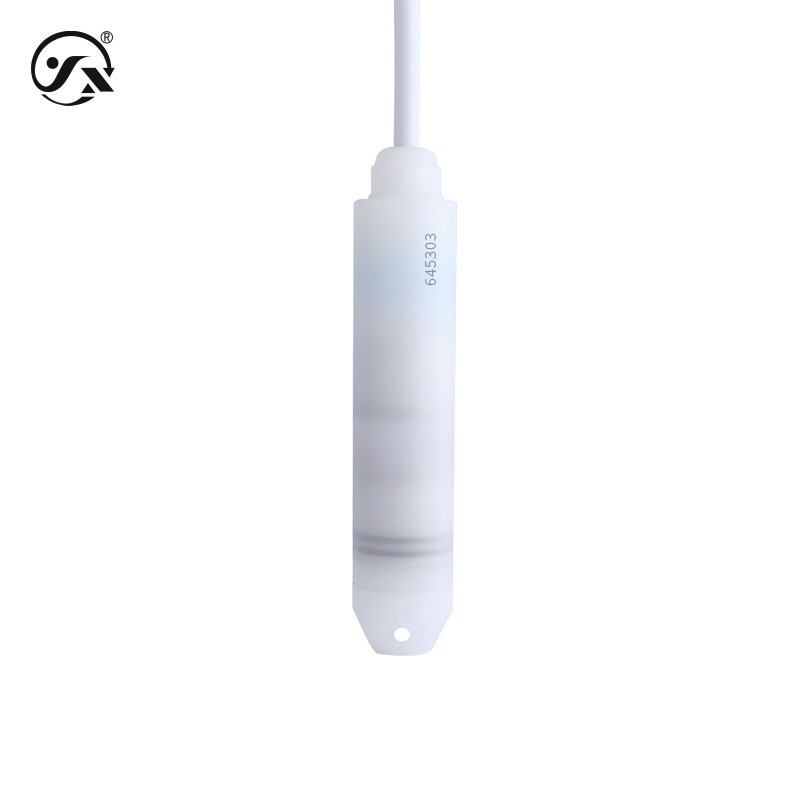

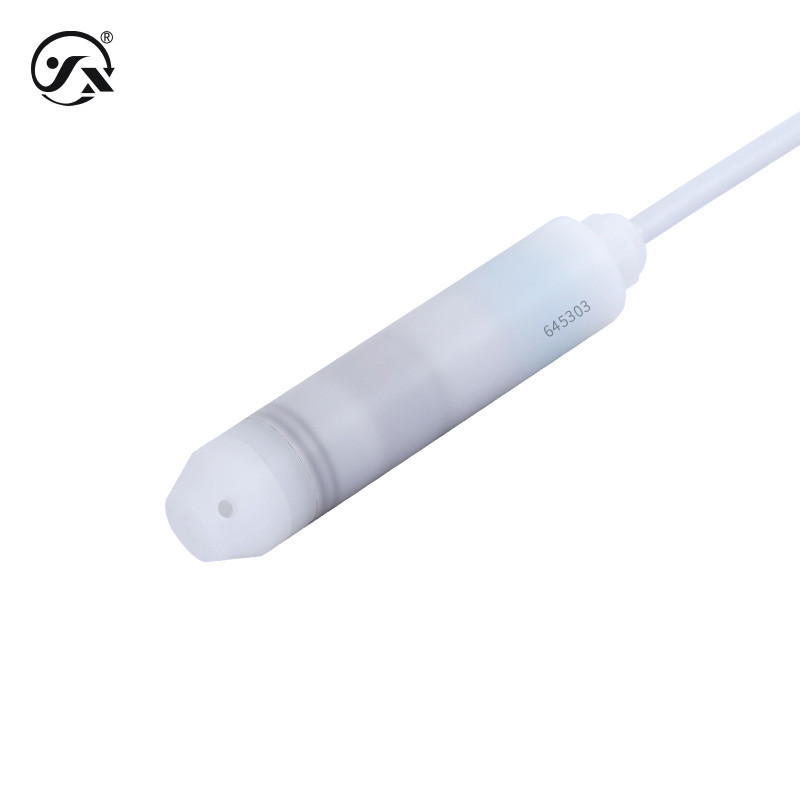

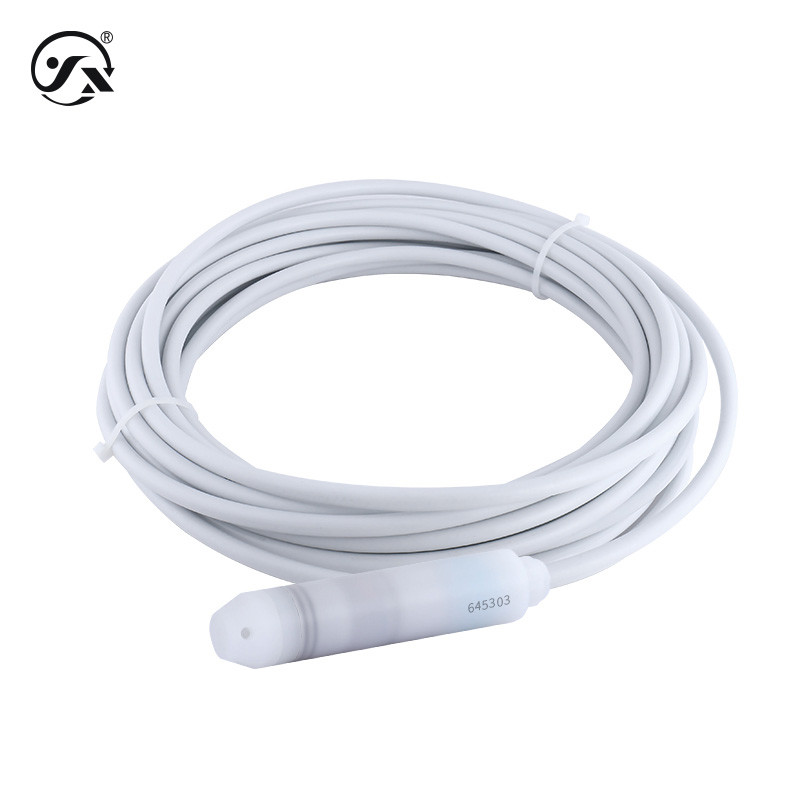

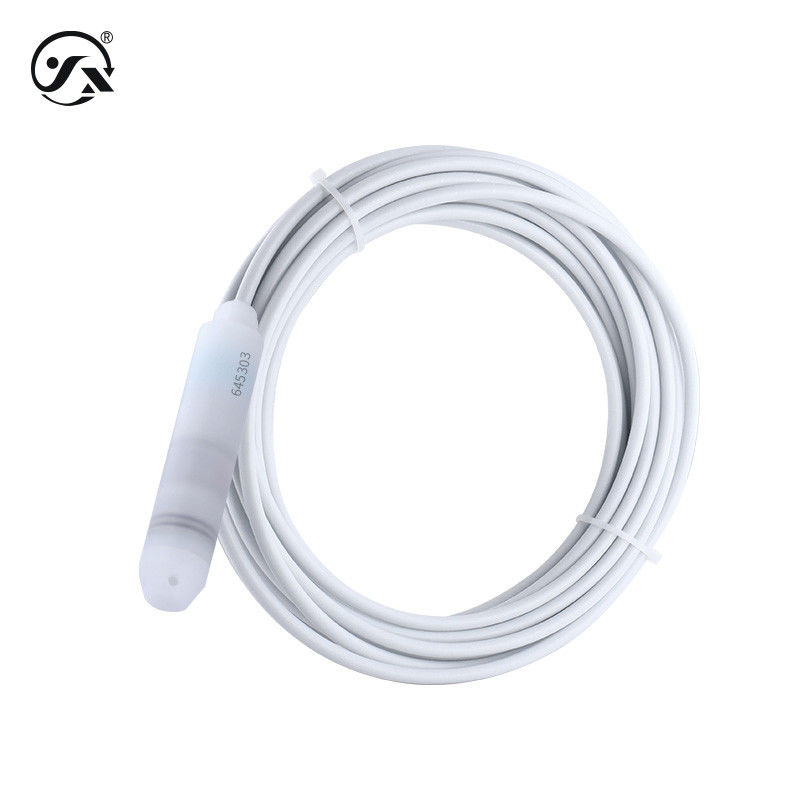

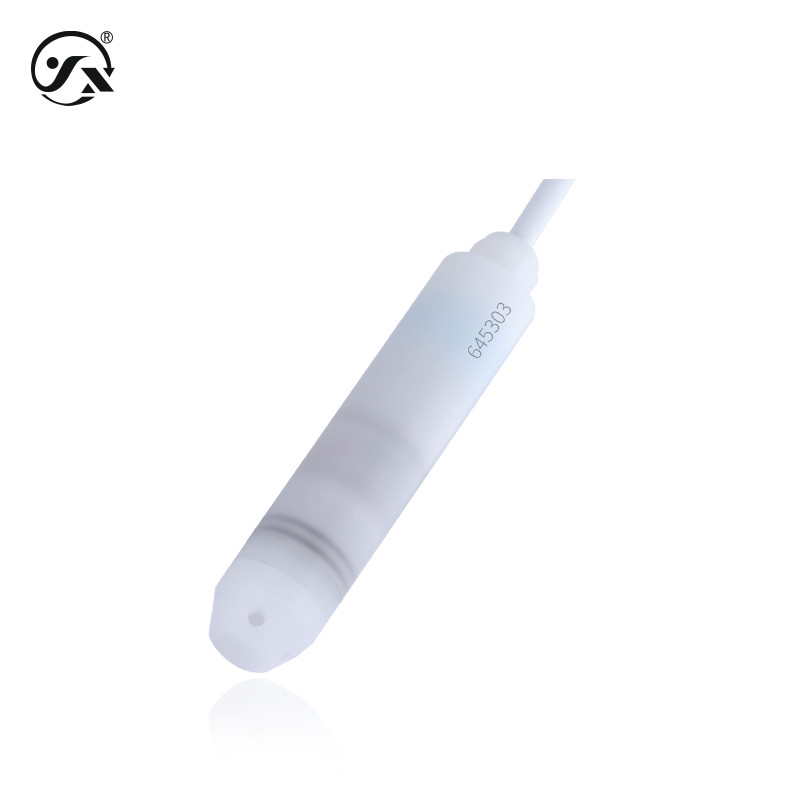

O transmissor de níveis submersível resistente à corrosão CYW71Y está equipado com um núcleo de cerâmica e uma caixa PVDF para medir líquidos corrosivos.





Parâmetros de base
Meio de medição Fluidos compatíveis com materiais de contacto
sinal de saída 4 ~ 20mA, RS485
Tensão de alimentação 9 ̊28VDC
Temperatura do meio -40°C a 60°C
Frequência de resposta Output de sinal analógico ≤ 50 Hz, saída de sinal digital ≤ 5 Hz
Capacidade de sobrecarga 150% da escala completa
Classe de precisão 00,5% FS (condições de referência: temperatura 15°C a 25°C, pressão atmosférica 86°C a 106°C, humidade 45°C a 75% RH)
Performance estável ±0,2% FS/ano
Desvio de temperatura ±0,02%FS/°C
Grau de protecção IP68
Peso total Proba≈ 216g de cabo≈ 67g por metro
resolução Saída analógica 0,01%FS, saída digital 0,05%FS
Ponto a tempo 20 ms
  Nota 1: A densidade do meio medido deve ser indicada em metros, o princípio é o seguinte.
A pressão do sensor virada para a superfície do líquido é: Ρ=ρgh + Po Fórmula: P: A pressão do sensor virada para a superfície do líquido (para facilitar a compreensão,(doravante designados colectivamente por "pressão") ρ: Densidade do líquido medida (default 1g/cm3 durante a depuração) g:
Aceleração devido à gravidade (default 9.8m/s2 durante a depuração)



Po: pressão atmosférica h na superfície do líquido: a profundidade em que o sensor é inserido no líquido Quando o sensor é inserido numa certa profundidade
no líquido medido, a pressão do meio medido é introduzida na cavidade de pressão positiva do sensor e o
a pressão atmosférica Po no nível do líquido é ligada à cavidade de pressão negativa do sensor através do tubo de ar do cabo para compensar a pressão Po na parte da frente do sensor,para que a pressão medida pelo sensor seja: ρgh, obviamente, medindo a pressão
P,
A profundidade do nível pode ser obtida.
Potência máxima
4 ~ 20 mA ≤ 0,02Us ((W)
RS485 ≤ 0,015Us ((W)
Características de carga
Tipo atual Carga ≤{(Us-7.5)÷0.02}Ω (US=Tensão de alimentação)
Condições ambientais
Temperatura ambiente -40°C a 85°C
Humidade ambiente 0%~95%RH ((sem condensação, sem condensação)
Materiais gerais
diafragma Cerâmica (contato com o meio a medir)
Recinto Fluoreto de polivinilideno PVDF (contato com o meio a medir)
Sementes Viton (em contacto com o meio a medir)
Cabos Cabo de condução de gás tetrafluoroφ7.2 (contato com o meio de medição)
Estabilidade mecânica
Desempenho sísmico 10 g ((20... 2000 Hz) é conforme com a norma IEC60068-2-6
Resistência ao impacto 500 g/ms é conforme com a norma IEC60068-2-27
Proteção elétrica
Proteção contra curto-circuito perpétuo
Proteção antipolaridade Não há danos, mas não funciona.
Resistência ao isolamento ≥ 100MΩ,500VDC
Força dielétrica 500VAC
Limites de saída
4-20mA Meno 4 mA e máximo 20 mA de saída
RS485 Output mínimo 0, output máximo 2000
Manual
Informações sobre o produto - Chinês (NC) PDF
Informações do produto - Inglês (EN) PDF
Selecção de produtos - Chinês (NC) PDF
Selecção de produtos - Inglês (EN) PDF
Instruções de instalação -Chinês (NC) PDF
Instruções de instalação - Inglês (EN) PDF
Protocolo - Chinês (NC) PDF
Protocolo - Inglês (EN) PDF
