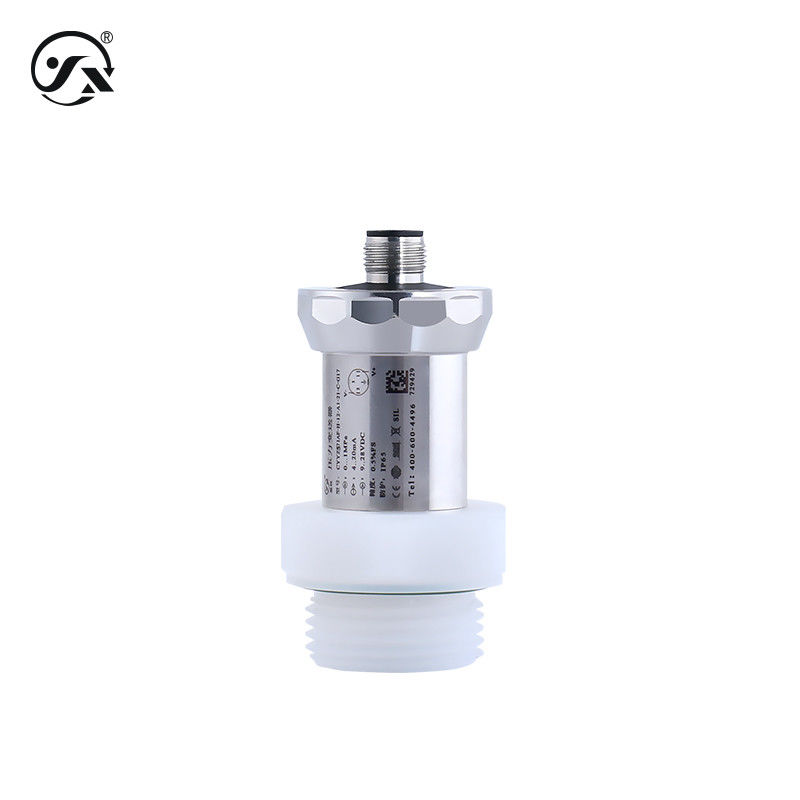

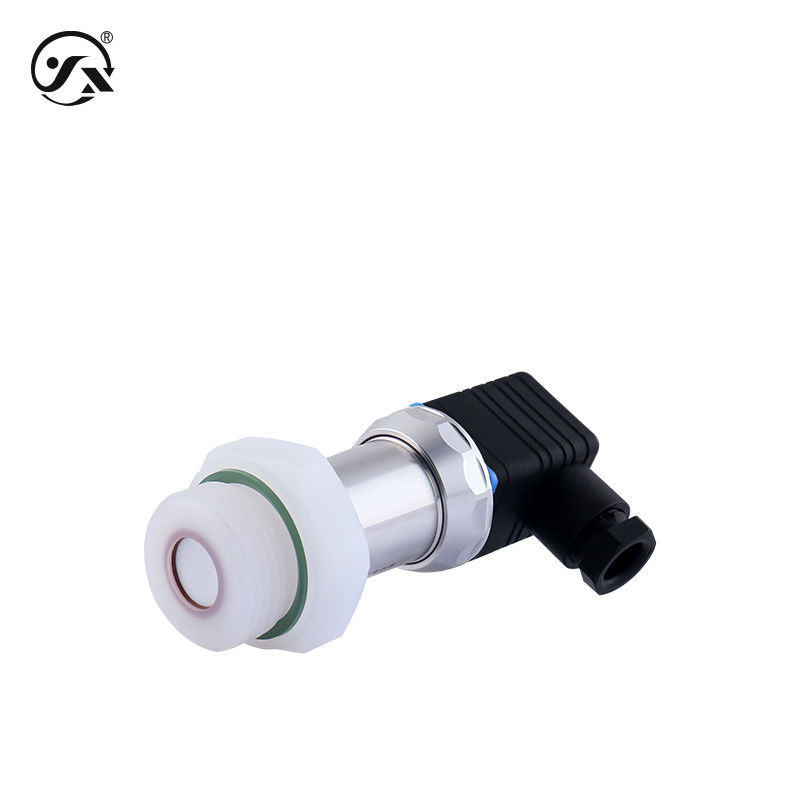

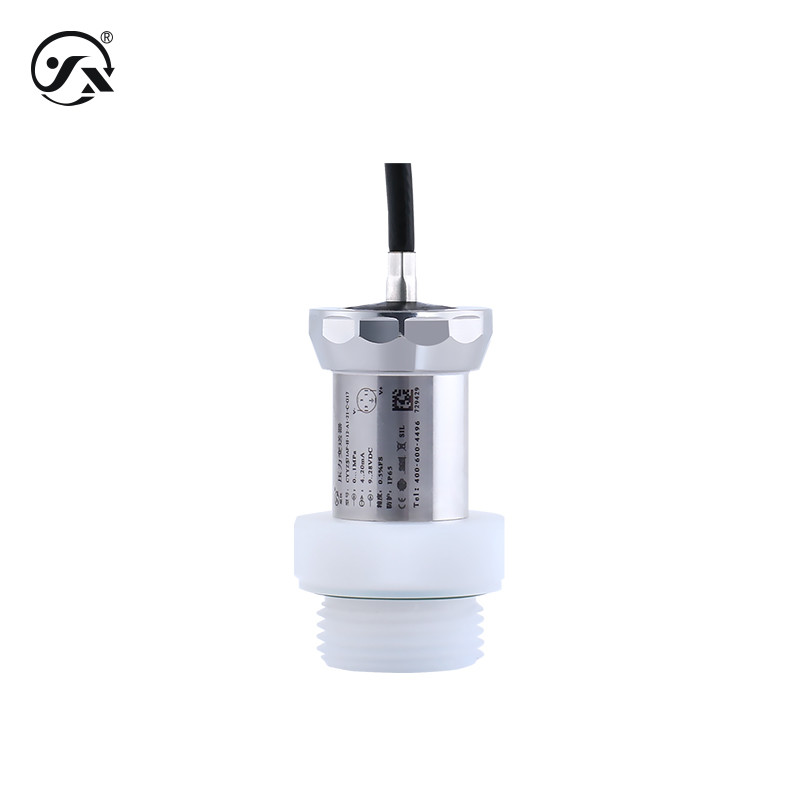

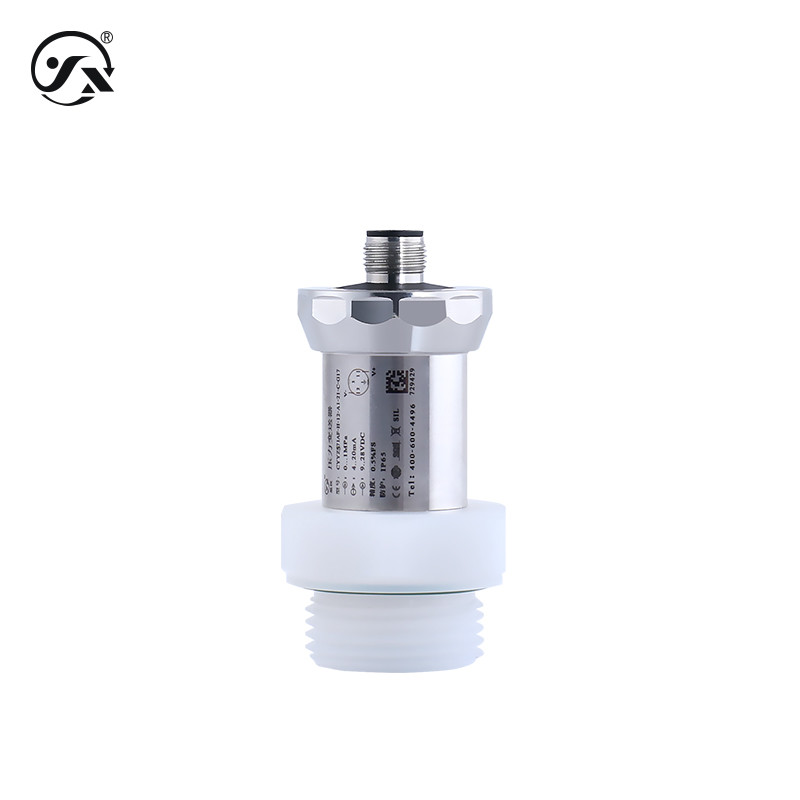

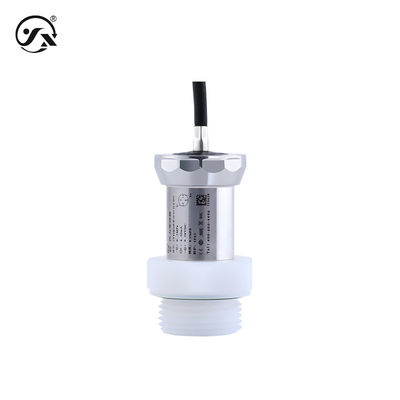

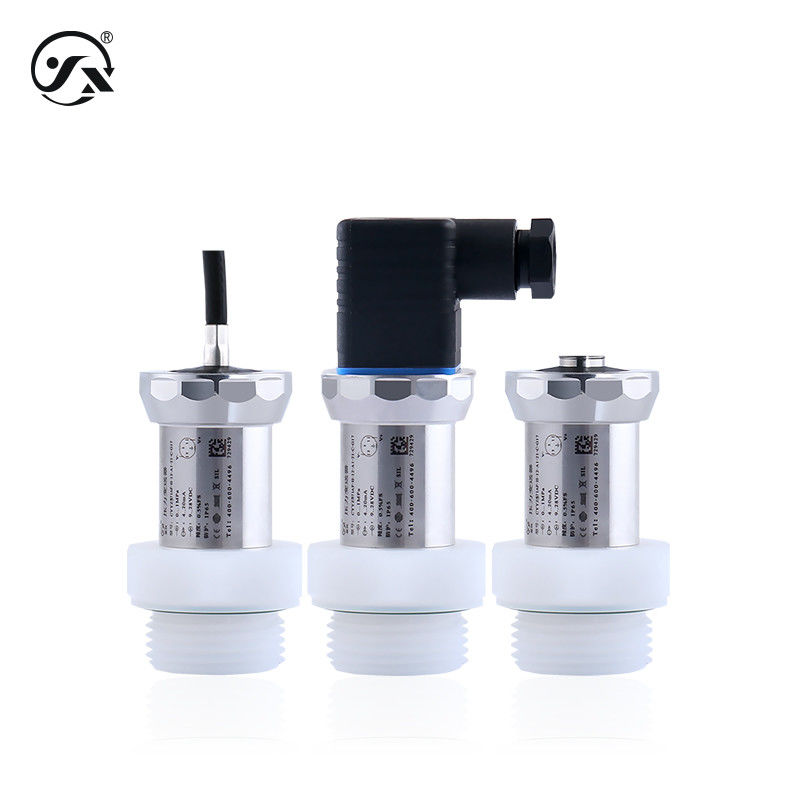

Name: CYYZ571AFY Transmissor de pressão anticorrosivo do núcleo do condensador cerâmico
Brand: Star Sensor Manufacturing Co., Ltd
SKU: CYYZ571AFY
Price: 73.00 USD
Availability: InStock

CYYZ571AFY condensador de cerâmica transmissor de pressão anticorrosivo é equipado com núcleo de condensador de cerâmica, parte de conexão de processo é feita de material PVDF, diafragma design imerso,com um diâmetro superior a 50 mm,Tem uma resistência a inchaço, anti-obstrução, alta precisão, resistência a alta pressão, resistência ao vácuo e outras características.Com função à prova de explosão opcional.

Meio de medição	Gás, líquido ou fluido (compatível com materiais de contacto)
Intervalo de pressão	-0,1 ‰ 0 ‰ 2 MPa (ver tabela de selecção da gama para mais pormenores)
Modo de pressão	Pressão de medição, pressão absoluta, pressão negativa
Temperatura média	-40°C a 85°C
Tempo de ligação	20 ms
Performance estável	± 0,1% FS/ano
Desvio de temperatura	±0,01%FS/°C (dentro do intervalo de compensação de temperatura) ±0,05%FS/°C (fora do intervalo de compensação de temperatura)
Compensação de temperatura	-20°C a 80°C
Tipo à prova de explosão	Segurança intrínseca Ex ia IIC T6 Ga (apenas saída de 20 mA)
Nível de protecção	IP65 Nota: O nível de protecção acima refere-se ao nível atingido após a conclusão da ligação eléctrica.
Nível de precisão	00,1% FS, 0,25% FS
Frequência de resposta	Saída de sinal analógico ≤ 30 Hz Saída de sinal digital ≤ 5 Hz
Resolução	Saída analógica 0,01%FS, saída digital 0,05%FS
Peso total	≈ 185 g
Fornecimento de energia de saída
4 ′ 20 mA	9°28VDC, 15°24VDC (intrinsecamente seguro)
RS485	9 ̊28VDC
0 ′10VDC	15 ~ 28VDC
0 ′5VDC	9 ̊28VDC
1 ′5VDC	9 ̊28VDC
Potência máxima
4 ′ 20 mA	≤ 0,02Us ((W)
RS485	≤ 0,015Us ((W)
0 ′10VDC	≤ 0,008Us (W)
0 ′5VDC	≤ 0,008Us (W)
1 ′5VDC	≤ 0,008Us (W)
Características de carga
Tipo de tensão	≥ 10kΩ
Tipo atual	Carga ≤{(Us-7.5) ÷0.02}Ω
Condições ambientais
Temperatura ambiente	-40°C a 85°C
Humidade ambiente	0%~95%RH (sem condensação, sem condensação)
Superpressão e explosão
Pressão de sobrecarga	0.27MPa, 0.33MPa, 0.53MPa, 0.67MPa, 1.2MPa, 1.67MPa, 2.67MPa, 4MPa, 2.67MPa
Pressão de ruptura	0.4MPa, 0.5MPa, 0.8MPa, 1MPa, 1.8MPa, 2.5MPa, 4MPa, 6MPa, 4MPa
Materiais gerais
Diafragma	Cerâmica Al2O3 (em contacto com o meio de medição)
Conexão de processo	Fluoreto de polivinilideno PVDF (em contacto com o meio de medição)
concha	304 aço inoxidável
Selo do núcleo	Ver o gráfico de pressão e ruptura (contato com o meio de medição)
Círculo ED	Goma fluorada
Conector Hirschmann	ABS plásticos de engenharia
Estabilidade mecânica
Resistência à vibração	10 g (20...2000 Hz) em conformidade com a norma IEC60068-2-6.
Resistência ao impacto	500 g/ms Cumprir a norma IEC60068-2-27
Proteção elétrica
Protecção contra curto-circuito	permanente
Protecção da polaridade inversa	Não há danos, mas não funciona.
Resistência ao isolamento	≥ 100MΩ 500VDC
Resistência dielétrica	500VAC
Limitação de saída
4 ′ 20 mA	4mA ~ 20mA
RS485	0~2000
0 ′10VDC	0.001VDC~10VDC
0 ′5VDC	0.001VDC~5VDC
1 ′5VDC	0.001VDC~5VDC

Manual
Informações sobre o produto	PDF
Informações sobre o produto ∆Inglês (EN)	PDF
Selecção de produtos ◄ Chinês (NC)	PDF
Selecção de produtos Inglês (EN)	PDF
Instruções de instalação	PDF
Instruções de instalação	PDF
Descrição do protocolo ◄ (CN)	PDF
Descrição do protocolo ◄ Inglês (EN)	PDF
