Casa ProdutosSensor de transmissor de pressãoCYYZ566EY Capacitor cerâmico Sensor de transmissão de pressão sanitária

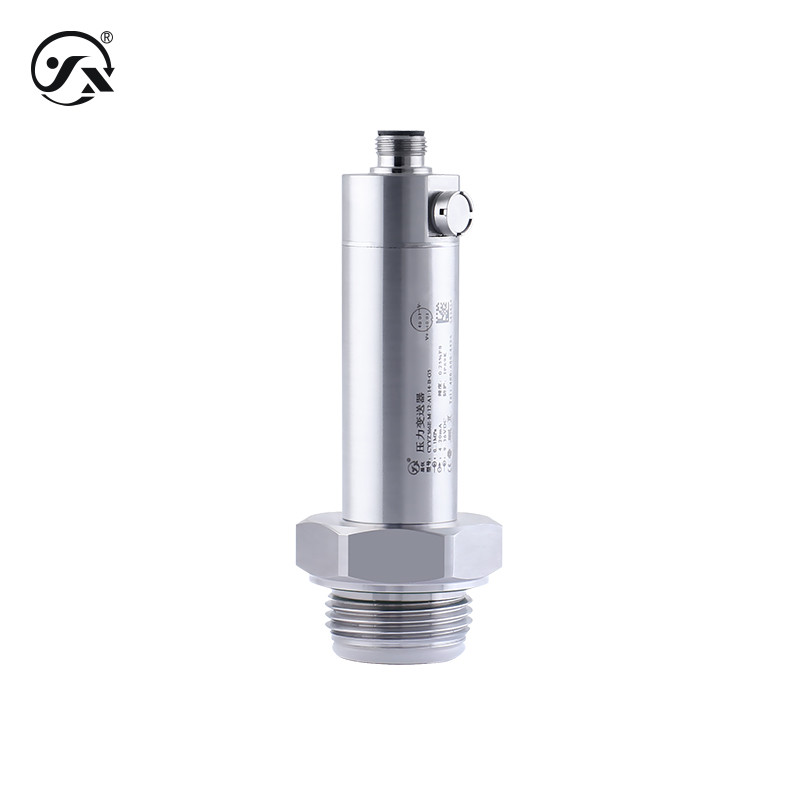

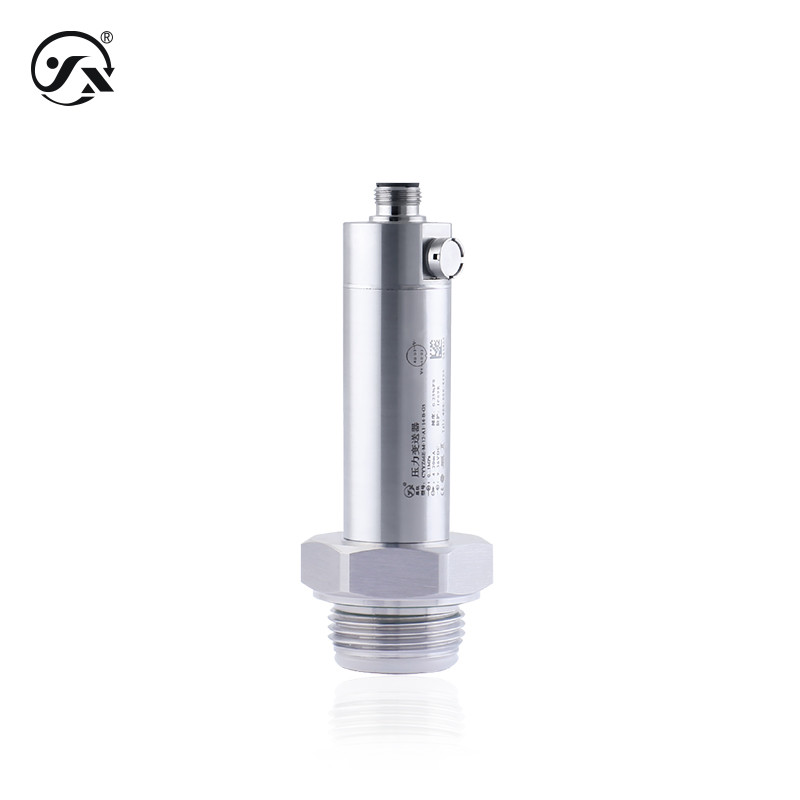

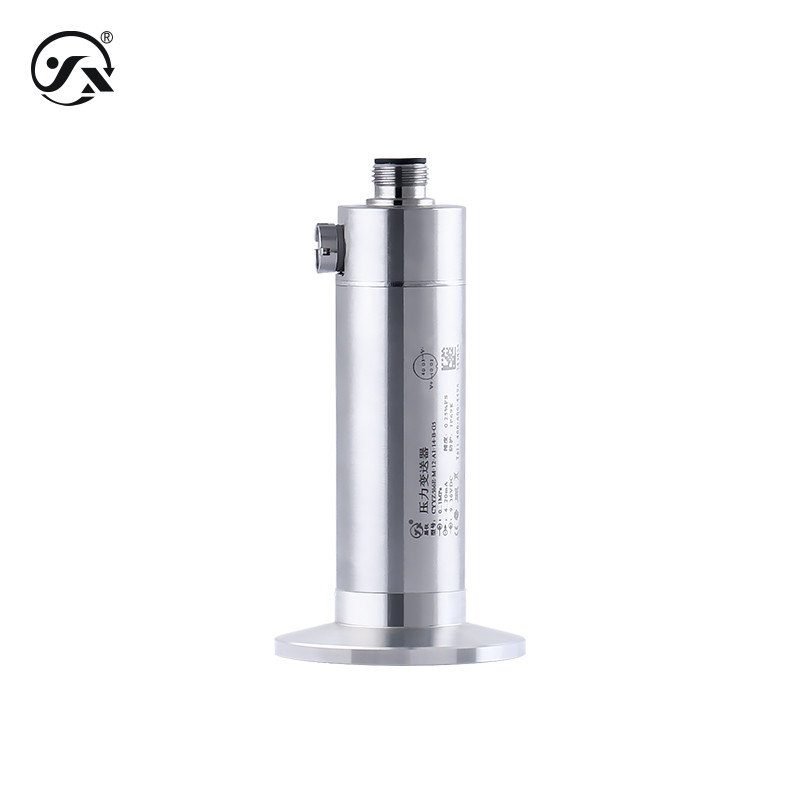

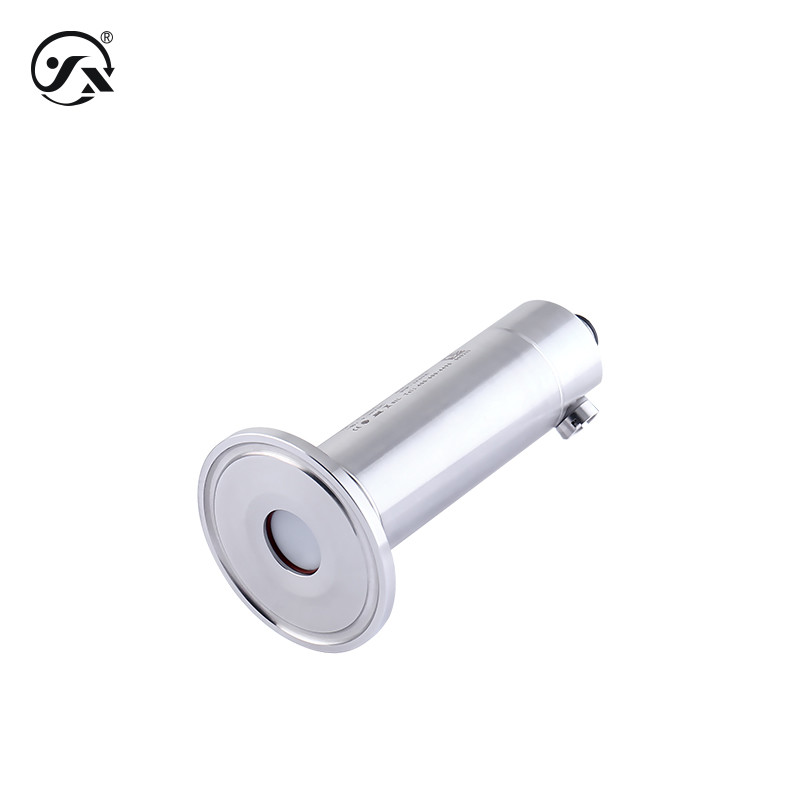

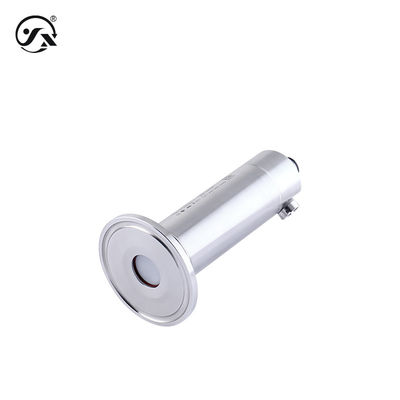

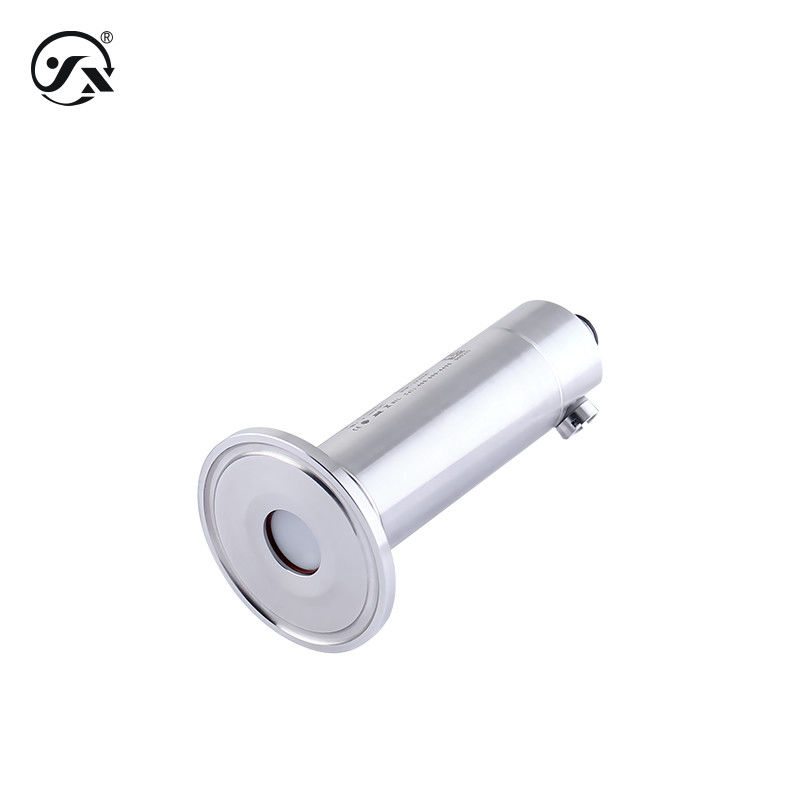

CYYZ566EY Capacitor cerâmico Sensor de transmissão de pressão sanitária

CYYZ566EY Ceramic Capacitor Sanitary Pressure Transmitter Sensor
CYYZ566EY Ceramic Capacitor Sanitary Pressure Transmitter Sensor CYYZ566EY Ceramic Capacitor Sanitary Pressure Transmitter Sensor CYYZ566EY Ceramic Capacitor Sanitary Pressure Transmitter Sensor CYYZ566EY Ceramic Capacitor Sanitary Pressure Transmitter Sensor
Informação Básica
Lugar de origem: China
Marca: star meter
Número do modelo: CYYZ566EY
contacto
Distância: -0,1 ‰ 0 ‰ 2 MPa (ver tabela de selecção da gama para mais pormenores) Produção: 4 ′ 20mA, RS485, 0 ′ 10VDC, 0 ′ 5VDC, 1 ′ 5VDC
Fornecimento de energia: 9°28VDC, 15°28VDC, 15°24VDC Precisão: 00,1% FS, 0,25% FS
Destacar:

Sensor de transmissão de pressão sanitária de condensador cerâmico

,

Sensor de transmissão de pressão do condensador cerâmico

,

Sensor de transmissão de pressão sanitária

O transmissor de pressão higiénico de capacidade cerâmica CYYZ566EY é adequado para aplicações com requisitos de higiene.e a parte de ligação líquida do núcleo é feita de material cerâmico, o que o torna caracterizado com anti-toque, resistente à corrosão, alta precisão, alta estabilidade, resistência a alta pressão, resistência ao vácuo, etc. Pode medir gases, líquidos,Fluidos ou meios com partículas. Pode medir gás, líquido, fluido ou meio com partículas. O nível de proteção atinge IP69K para atender às condições de descarga. A função à prova de explosão é opcional.



Meio de medição Gás, líquido ou fluido (compatível com materiais de contacto)
Intervalo de pressão -0,1 ‰ 0 ‰ 2 MPa (ver tabela de selecção da gama para mais pormenores)
Modo de pressão Pressão de medição, pressão absoluta, pressão negativa
Temperatura média -40°C a 85°C
Tempo de ligação 20 ms
Performance estável ± 0,1% FS/ano
Desvio de temperatura ±0,01%FS/°C (dentro do intervalo de compensação de temperatura) ±0,05%FS/°C (fora do intervalo de compensação de temperatura)
Compensação de temperatura -20°C a 80°C
Tipo à prova de explosão Segurança intrínseca Ex ia IIC T6 Ga (apenas saída de 20 mA)
Nível de protecção Proteção IP69K
Nota: O nível de protecção acima refere-se ao nível atingido após a conclusão da ligação eléctrica.
Nível de precisão 00,1% FS, 0,25% FS
Frequência de resposta Saída de sinal analógico ≤ 30 Hz Saída de sinal digital ≤ 5 Hz
Resolução Saída analógica 0,01%FS, saída digital 0,05%FS
Peso total ≈ 230 g
Fornecimento de energia de saída
4 ′ 20 mA 9°28VDC, 15°24VDC (intrinsecamente seguro)
RS485 9 ̊28VDC
0 ′10VDC 15 ~ 28VDC
0 ′5VDC 9 ̊28VDC
1 ′5VDC 9 ̊28VDC
Potência máxima
4 ′ 20 mA ≤ 0,02Us ((W)
RS485 ≤ 0,015Us ((W)
0 ′10VDC ≤ 0,008Us (W)
0 ′5VDC ≤ 0,008Us (W)
1 ′5VDC ≤ 0,008Us (W)
Características de carga
Tipo de tensão ≥ 10kΩ
Tipo atual Carga ≤{(Us-7.5) ÷0.02}Ω
Condições ambientais
Temperatura ambiente -40°C a 85°C
Humidade ambiente 0%~95%RH (sem condensação e sem condensação)
Superpressão e explosão
Pressão de sobrecarga 0.27MPa, 0.33MPa, 0.53MPa, 0.67MPa, 1.2MPa, 1.67MPa, 2.67MPa, 4MPa, 2.67MPa
Pressão de ruptura 0.4MPa, 0.5MPa, 0.8MPa, 1MPa, 1.8MPa, 2.5MPa, 4MPa, 6MPa, 4MPa
Materiais gerais
Diafragma Cerâmica Al2O3 (em contacto com o meio de medição)
Conexão de processo Aço inoxidável 316L (em contacto com o meio de medição)
concha 316L aço inoxidável
Selo do núcleo Ver o gráfico de pressão e ruptura (contato com o meio de medição)
Anel O Borracha de silicone (em contacto com o meio de medição)
Círculo ED Goma fluorada
Estabilidade mecânica
Resistência à vibração 10 g (20...2000 Hz) em conformidade com a norma IEC60068-2-6.
Resistência ao impacto 500 g/ms Cumprir a norma IEC60068-2-27
Proteção elétrica
Protecção contra curto-circuito permanente
Protecção da polaridade inversa Não há danos, mas não funciona.
Resistência ao isolamento ≥ 100MΩ 500VDC
Resistência dielétrica 500VAC
Limitação de saída
4 ′ 20 mA 4mA ~ 20mA
RS485 0~2000
0 ′10VDC 0.001VDC~10VDC
0 ′5VDC 0.001VDC~5VDC
1 ′5VDC 0.001VDC~5VDC



Manual
Informações sobre o produto PDF
Informações sobre o produto ∆Inglês (EN) PDF
Selecção de produtos ◄ Chinês (NC) PDF
Selecção de produtos “Inglês (EN) PDF
Instruções de instalação PDF
Instruções de instalação PDF
Descrição do protocolo ◄ (CN) PDF
Descrição do protocolo ◄ Inglês (EN) PDF
