| Lugar de origem: | China |
|---|---|
| Marca: | star meter |
| Número do modelo: | CYYZ61TFY |
| Distância: | -0,1 ‰ 0 ‰ 6 MPa (ver tabela de selecção da gama para mais pormenores) | Produção: | 4×20mA, RS485 |
|---|---|---|---|
| Fornecimento de energia: | 9°28VDC, 15°24VDC | Precisão: | 00,5% FS |
| Destacar: | Transmissor de pressão cerâmico,Transmissor de pressão sanitário,Transmissor de pressão anticorrosivo |
||

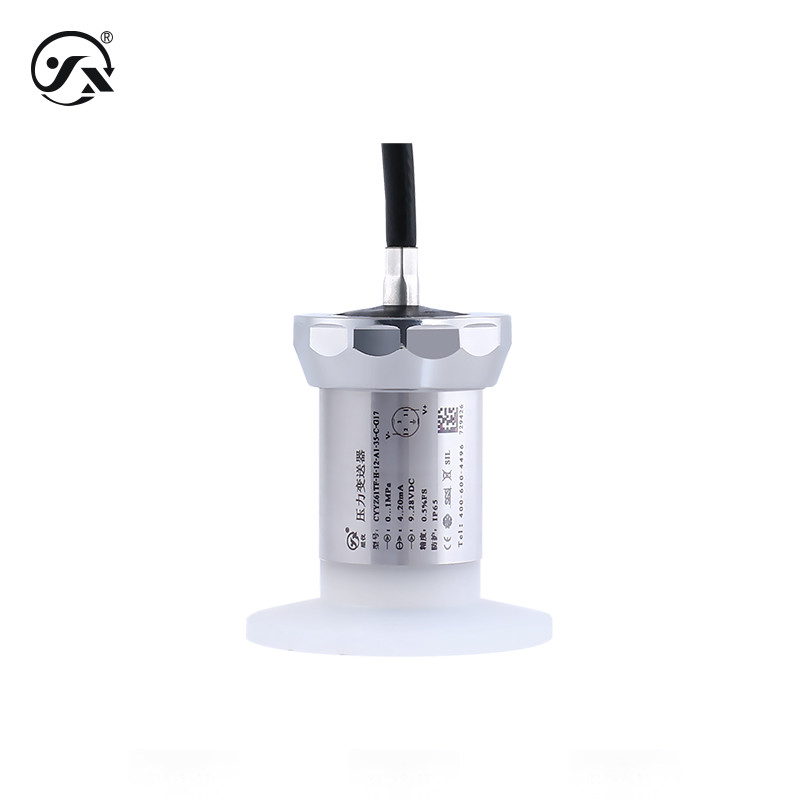

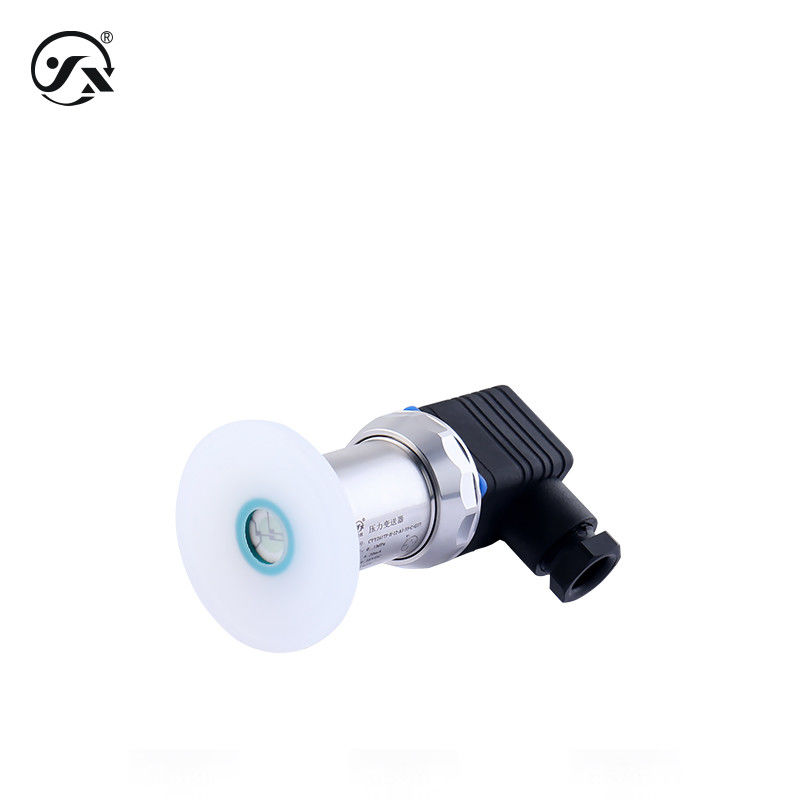

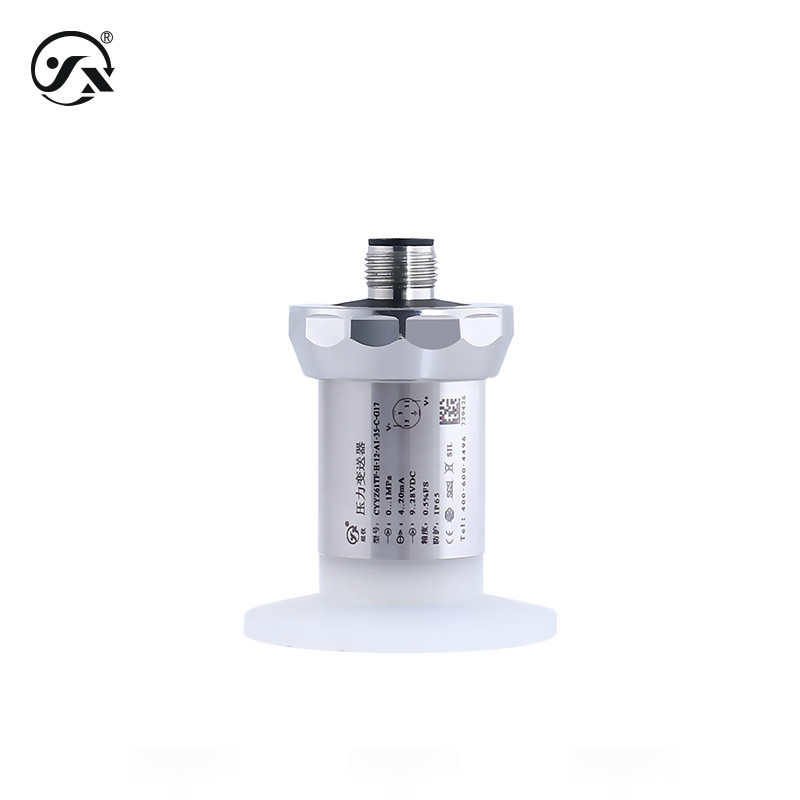

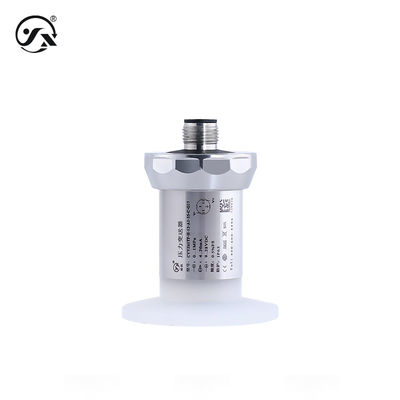

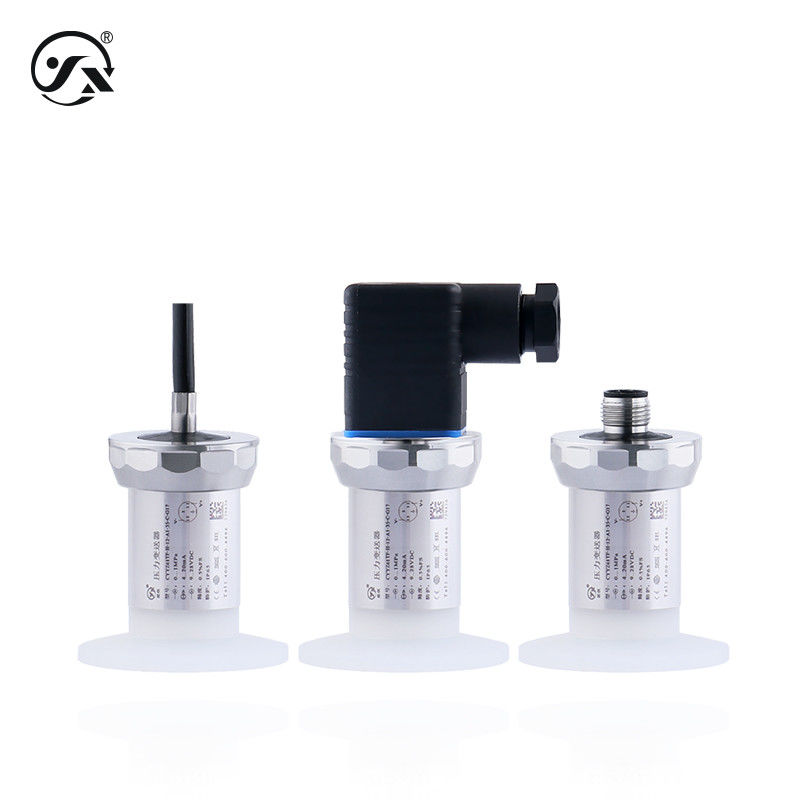

O transmissor de pressão anticorrosivo sanitário em cerâmica CYYZ61TFY é adequado para locais de aplicação com requisitos sanitários e meios corrosivos.e a parte receptora de líquido do núcleo é feita de cerâmica, o que o torna anti-punhal, resistente à corrosão, resistente ao vácuo, etc. Pode medir gás, líquido, fluido ou meio com partículas.
| Meio de medição | Gás, líquido ou fluido (compatível com materiais de contacto) |
| Intervalo de pressão | -0,1 ‰ 0 ‰ 6 MPa (ver tabela de selecção da gama para mais pormenores) |
| Modo de pressão | Pressão de medição, pressão absoluta, pressão negativa |
| Temperatura média | -40°C a 85°C |
| Tempo de ligação | 20 ms |
| Nível de precisão | 0.5% FS (condições de referência: temperatura 15-25°C, pressão atmosférica 86-106kPa, umidade 45-75%RH) |
| Performance estável | ±0,2% FS/ano |
| Desvio de temperatura | ±0,02%FS/°C |
| Tipo à prova de explosão | Segurança intrínseca Ex ia IIC T6 Ga (apenas saída de 20 mA) |
| Nível de protecção | Nota IP65: O nível de proteção acima refere-se ao nível atingido após a conclusão da ligação elétrica. |
| Desempenho durável | Dados Perdidos |
| Frequência de resposta | Saída de sinal analógico ≤ 30 Hz Saída de sinal digital ≤ 5 Hz |
| Peso total | ≈ 140 g |
| Resolução | Saída analógica 0,02% FS, saída digital 0,05% FS |
| Fornecimento de energia de saída | |
| 4 ′ 20 mA | 9°28VDC, 15°24VDC (intrinsecamente à prova de explosão) |
| RS485 | 9 ̊28VDC |
| Potência máxima | |
| 4 ′ 20 mA | ≤ 0,02Us ((W) |
| RS485 | ≤ 0,015Us ((W) |
| Características de carga | |
| Tipo atual | Carga ≤{(Us-7.5) ÷0.02}Ω |
| Condições ambientais | |
| Temperatura ambiente | -40°C a 85°C |
| Humidade ambiente | 0%~95%RH (sem condensação, sem condensação) |
| Superpressão e explosão | |
| Pressão de sobrecarga | 200%FS, 200%FS, 200%FS, 150%FS, 200%FS, 200%FS |
| Pressão de ruptura | 400%FS, 250%FS, 250%FS, 200%FS, 400%FS, 250%FS |
| Materiais gerais | |
| Diafragma | Cerâmica (em contacto com o meio de medição) |
| Conexão de processo | Fluoreto de polivinilideno PVDF (em contacto com o meio de medição) |
| concha | 304 aço inoxidável |
| Selo do núcleo | Ver o gráfico de pressão e ruptura (contato com o meio de medição) |
| Conector Hirschmann | ABS plásticos de engenharia |
| Estabilidade mecânica | |
| Resistência à vibração | 10 g (20...2000 Hz) em conformidade com a norma IEC60068-2-6. |
| Resistência ao impacto | 500 g/ms Cumprir a norma IEC60068-2-27 |
| Proteção elétrica | |
| Protecção contra curto-circuito | permanente |
| Protecção da polaridade inversa | Não há danos, mas não funciona. |
| Resistência ao isolamento | ≥ 100MΩ 500VDC |
| Resistência dielétrica | 500VAC |
| Limitação de saída | |
| 4 ′ 20 mA | 4mA ~ 20mA |
| RS485 | 0~2000 |
