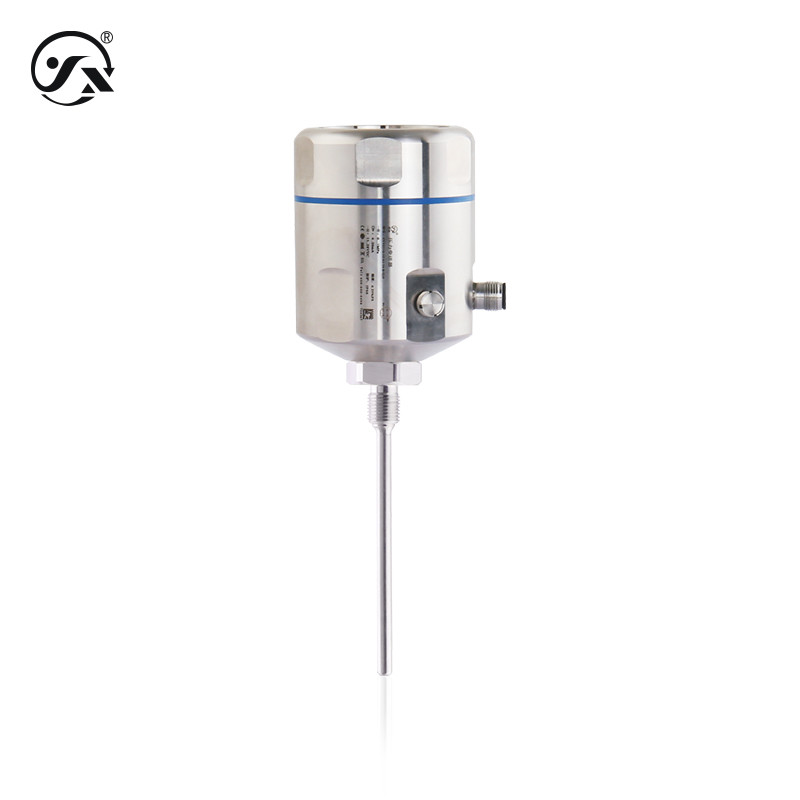

Name: CWDZ11DY Transmissor de temperatura universal 4 ∼ 20 mA HART
Brand: Star Sensor Manufacturing Co., Ltd
SKU: CWDZ11DY
Price: 73.00 USD
Availability: InStock

O transmissor de temperatura de uso geral CWDZ11DY foi cuidadosamente concebido, muito adequado para a indústria geral,uma variedade de interfaces e a combinação de barras de sonda para alcançar uma combinação diferente de efeitosCom função à prova de explosão e opções de comunicação de protocolo HART.

Meio de medição	Líquido ou gás, etc. (compatível com material de contacto)
Faixa de medição	-50 ∼ 300 °C (ver tabela de selecção dos parâmetros da gama para mais pormenores)
Elementos de medição	1*Pt100 (1/3B)
Tempo de resposta	Tubos de protecção φ6mm≈18s, revestimento φ10mm≈36s (de acordo com a norma IEC60751, caudal de água 0,4 m/s, passo a 10 °C)
Performance estável	± 0,1% FS/ano
Tipo à prova de explosão	Tipo intrinsecamente seguro Ex ia IIC T6 Ga (apenas potência de saída) Tipo de poeira intrinsecamente segura Ex ia IIIC T85°CDa (apenas potência de saída) Nota: A fonte de alimentação intrinsecamente segura deve ser alimentada por uma barreira de segurança ou uma fonte de alimentação intrinsecamente segura.
Tempo de ligação	400ms
Nível de protecção	Nota IP66: O nível de proteção acima refere-se ao nível alcançado após a conclusão da ligação elétrica.
Nível de precisão	0.25%FS, 0.5%FS Precisão do medidor 0.05%FS (LCD com luz de fundo)
Resolução	Saída analógica 0,02%FS, saída digital 0,1°C
Potência máxima	≤ 0,02Us ((W)
Fornecimento de energia de saída
4 ′ 20 mA	15°32VDC, 15°24VDC (intrinsecamente seguro)
RS485	9°32VDC
4 ¢ 20 mAHART	13~32VDC, 15~24VDC (intrinsecamente seguro)
Características de carga
Tipo atual	Sem carga de exibição ≤ {(Us-7.5) ÷ 0.02} Ω Carga de exibição ≤ {(Us-12) ÷ 0,02} Ω (Us = tensão de alimentação)
Tipo de corrente HART	Carga ≤{(Us-12)÷0.02}Ω (Us=voltagem de alimentação)
Condições ambientais
Temperatura ambiente	-40°C a 85°C
Humidade ambiente	0%~95%RH (sem condensação, sem condensação)
Materiais gerais
Tubos de protecção	Aço inoxidável 304 (em contacto com o meio de medição)
Conexão de processo	Aço inoxidável 304 (em contacto com o meio de medição)
concha	Alumínio fundido sob pressão
Janela de exibição	≈ vidro à prova de explosão de 6 mm
Estabilidade mecânica
Resistência à vibração	10 g (20...2000 Hz) em conformidade com a norma IEC60068-2-6.
Resistência ao impacto	500 g/ms Cumprir a norma IEC60068-2-27
Proteção elétrica
Protecção contra curto-circuito	permanente
Protecção da polaridade inversa	Não há danos, mas não funciona.
Resistência ao isolamento	≥ 100MΩ 500VDC
Resistência dielétrica	500VAC
Limitação de saída
4 ′ 20 mA	2.5mA~26mA
RS485	0~3500/7000
4-20mAHART	3.8mA~22mA

etiqueta:

Lugar de origem:	China
Marca:	star meter
Número do modelo:	CWDZ11DY
