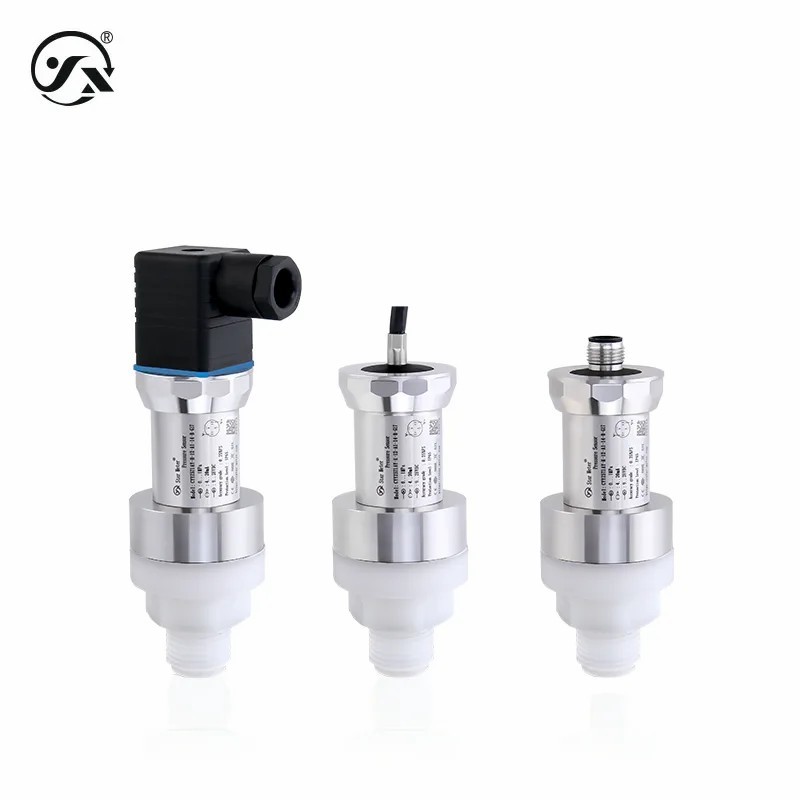

Name: CYYZ571AY Transmissor de pressão anticorrosivo com ligação de processo PVDF
Brand: Star Sensor Manufacturing Co., Ltd
SKU: CYYZ571AY
Price: 73.00 USD
Availability: InStock

O transmissor de pressão anticorrosivo CYYZ571AY está equipado com um núcleo de condensador cerâmico e a sua parte de ligação de processo é feita de material PVDF,que seja adequado para medir gases ou líquidos corrosivos, e tem as características de alta precisão, resistência à alta pressão e resistência ao vácuo.

Parâmetros básicos
Meio de medição	Líquido ou gás (compatível com materiais de contacto)
Intervalo de pressão	-0,1 ∆ 0 ∆ 7 MPa (ver tabela de selecção de gama class= ∆ info ∆ para mais pormenores)
Modo de pressão	Pressão de medição, pressão absoluta, pressão negativa
Temperatura média	-40°C a 85°C
Tempo de ligação	20 ms
Desempenho de classe estável = ¢info ¢	± 0,1% FS/ano
Desvio de temperatura	±0,01%FS/°C (dentro do intervalo de compensação de temperatura) ±0,05%FS/°C (fora do intervalo de compensação de temperatura)
Compensação de temperatura	-20°C a 80°C
Tipo à prova de explosão	Segurança intrínseca Ex ia IIC T6 Ga (apenas saída de 20 mA)
Nível de protecção	IP65 Nota/O nível de protecção acima refere-se ao nível atingido após a conclusão da ligação elétrica.
Nível de precisão	00,1% FS, 0,25% FS
Frequência de resposta	Saída de sinal analógico ≤ 30 Hz Saída de sinal digital ≤ 5 Hz
Resolução	Saída analógica 0,01%FS, saída digital 0,05%FS
Peso total	≈ 381 g
Características de carga
Tipo de tensão	≥ 10kΩ
Tipo atual	Carga ≤{(Us-12)÷0.02}Ω (Us=voltagem de alimentação)
Condições ambientais
Temperatura ambiente	-40°C a 85°C
Humidade ambiente	0%~95%RH (sem condensação e sem condensação)
Superpressão e explosão
Pressão de sobrecarga	0.2MPa, 0.27MPa, 0.33MPa, 0.53MPa, 0.67MPa, 1.2MPa, 1.67MPa, 2.67MPa, 4MPa, 7MPa, 0.27MPa, 0.33MPa, 0.53MPa, 0.67MPa, 1.2MPa
Pressão de ruptura	0.3MPa, 0.4MPa, 0.5MPa, 0.8MPa, 1MPa, 1.8MPa, 2.5MPa, 4MPa, 6MPa, 8MPa, 0.4MPa, 0.5MPa, 0.8MPa, 1MPa, 1.8MPa
Materiais gerais
Diafragma	Cerâmica (em contacto com o meio de medição)
Conexão de processo	Fluoreto de polivinilideno PVDF (em contacto com o meio de medição)
concha	304 aço inoxidável
Selo do núcleo	Ver o gráfico de pressão e ruptura (contato com o meio de medição)
Círculo ED	Goma fluorada
Conector Hirschmann	ABS plásticos de engenharia
Estabilidade mecânica
Resistência à vibração	10 g (20...2000 Hz) em conformidade com a norma IEC60068-2-6.
Resistência ao impacto	500 g/ms, em conformidade com a norma IEC60068-2-27
Proteção elétrica
Protecção contra curto-circuito	permanente
Protecção da polaridade inversa	Não há danos, mas não funciona.
Resistência ao isolamento	≥ 100MΩ 500VDC
Força dielétrica	500VAC
Limitação de saída
4-20mA	4mA ~ 20mA
RS485	0~2000
0 ′10VDC	0.001VDC~10VDC
0 ′5VDC	0.001VDC~5VDC
1 ′5VDC	0.001VDC~5VDC

Manual
Informações sobre o produto	PDF
Informações sobre o produto ∆Inglês (EN)	PDF
Selecção de produtos ◄ Chinês (NC)	PDF
Selecção de produtos Inglês (EN)	PDF
Instruções de instalação	PDF
Instruções de instalação	PDF
Descrição do protocolo ◄ (CN)	PDF
Descrição do protocolo ◄ Inglês (EN)	PDF
