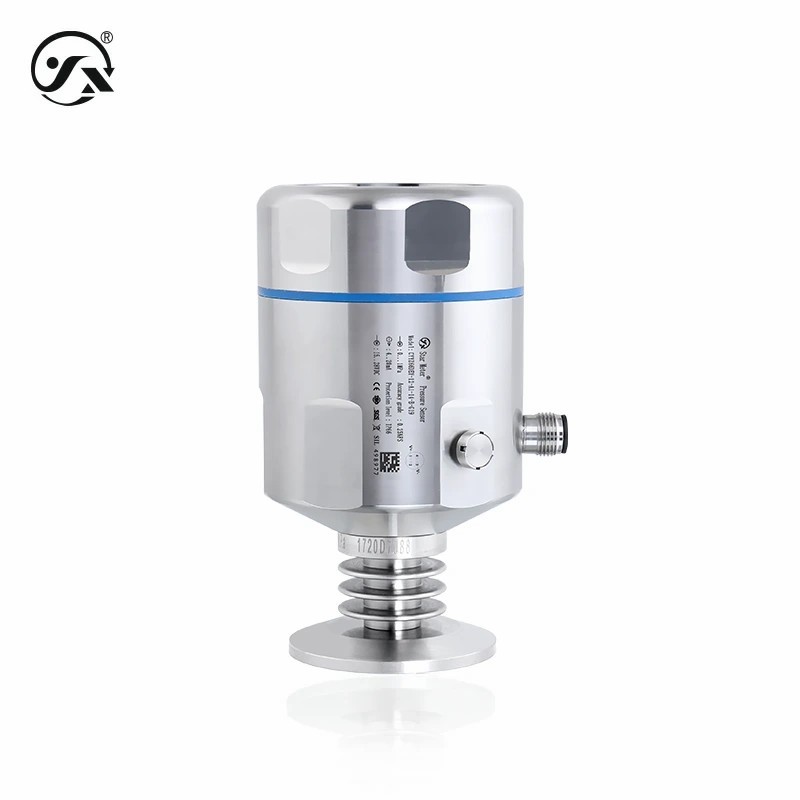

CYYZ66DEY Transmissor de pressão sanitário

CYYZ66DEY Sanitary Pressure Transmitter Hygienic
CYYZ66DEY Sanitary Pressure Transmitter Hygienic
Informação Básica
Lugar de origem: China
Marca: Star merter
Número do modelo: CYYZ66DEY
contacto
Distância: -0,1~0~4MPa (ver tabela de selecção da gama para mais pormenores) Produção: 4 ~ 20mA, 4 ~ 20mA HART, RS485, 0 ~ 10VDC, 0 ~ 5VDC, 1 ~ 5VDC
Fornecimento de energia: 5 ~ 28VDC, 9 ~ 28VDC, 13 ~ 28VDC, 15 ~ 28VDC, 15 ~ 24VDC Precisão: 0.25%FS, 0.5%FS
Destacar:

Transmissor de pressão sanitário

,

Transmissor de pressão higiénico

O transmissor de pressão higiénico CYYZ66DEY é cuidadosamente concebido e adequado para o local de aplicação com requisitos de higiene,e a parte molhada e o diafragma são feitos de material 316L e processo de suavização de soldagem a laser, que atende aos requisitos de aplicação da indústria higiênica. Equipado com uma variedade de conexões de processo higiênico, é conveniente para combinar o local em diferentes condições de trabalho.Tem duas funções à prova de explosão de tipo intrinsecamente seguro e tipo intrinsecamente seguro para poeira, e pode também optar pela comunicação pelo protocolo HART, que é rentável.



Parâmetros básicos
Meio de medição Fluidos, fluidos, gases (compatíveis com materiais de contacto)
Intervalo de pressão -0,1 ‰ 0 ‰ 4 MPa (ver tabela de selecção da gama class= ‰ info ‰ para mais pormenores)
Modo de pressão Pressão de medição, pressão absoluta, pressão negativa
Temperatura média -40~130°C ((Método de ligação: chuck, união)
-40~85°C ((Método de ligação: fio externo)
Tempo de ligação 20 ms
Desempenho de classe estável = ¢info ¢ ± 0,1% FS/ano
Desvio de temperatura ±0,01%FS/°C (dentro do intervalo de compensação de temperatura) ±0,05%FS/°C (fora do intervalo de compensação de temperatura)
Tipo à prova de explosão Tipo intrinsecamente seguro Ex iaII CT6 Ga (apenas saída 420mA/420mAHART)
Tipo intrinsecamente seguro de poeira Ex iaD 20 T80°C (apenas 4 ‰ 20mA/4 ‰ 20mAHART de saída)
Nota/seguro intrinseco deve ser alimentado por uma barreira de segurança ou fonte de alimentação intrinsecamente segura
Nível de protecção IP66
Nota/O nível de protecção acima refere-se ao nível atingido após a conclusão da ligação elétrica.
Desempenho durável 1X106 vezes (número de ciclos do limite inferior ao limite superior)
Frequência de resposta Saída de sinal analógico ≤ 30 Hz Saída de sinal digital ≤ 5 Hz Comunicação HART ≤ 10 Hz
Peso total ≈ 1 kg
Resolução Saída analógica 0,01%FS, saída digital 0,05%FS
Potência máxima ≤ 0,02Us ((W)
Características de carga
Tipo de tensão ≥ 10kΩ
Tipo atual Carga ≤{(Us-12)÷0.02}Ω (Us=voltagem de alimentação)
Tipo de corrente HART Carga ≤{(Us-12)÷0.02}Ω (Us=voltagem de alimentação)
Condições ambientais
Temperatura ambiente -40°C a 85°C
Humidade ambiente 0%~95%RH (sem condensação e sem condensação)
Superpressão e explosão
Pressão de sobrecarga 300%FS, 200%FS, 200%FS, 200%FS, 12kPa, 50kPa, 300kPa, 480kPa, 750kPa, 800kPa, 1,2MPa, 2MPa
Pressão de ruptura 600%FS, 500%FS, 500%FS, 400%FS, 20kPa, 200kPa, 600kPa, 900kPa, 1,25MPa, 2MPa, 3MPa, 5MPa
Materiais gerais
Diafragma Aço inoxidável 316L (em contacto com o meio de medição)
Conexão de processo Aço inoxidável 316L (em contacto com o meio de medição)
concha 304 aço inoxidável
Selo do núcleo Ver o gráfico de pressão e ruptura (contato com o meio de medição)
Fechaduras de rosca Goma fluorada
Anel O Borracha de silicone (em contacto com o meio de medição)
Círculo ED Borracha nitrílica
Janela de exibição ≈ vidro à prova de explosão de 6 mm
Estabilidade mecânica
Resistência à vibração 10 g (20...2000 Hz) em conformidade com a norma IEC60068-2-6.
Resistência ao impacto 500 g/ms, em conformidade com a norma IEC60068-2-27
Proteção elétrica
Protecção contra curto-circuito permanente
Protecção da polaridade inversa Não há danos, mas não funciona.
Resistência ao isolamento ≥ 100MΩ 500VDC
Força dielétrica 500VAC
Limitação de saída
4-20mA 4mA ~ 20mA
RS485 0~2000
0 ′10VDC 0.001VDC~10VDC
0 ′5VDC 0.001VDC~5VDC
1 ′5VDC 0.001VDC~5VDC
4-20mAHART 3.8mA~22mA
Manual
Informações sobre o produto PDF
Informações sobre o produto ∆Inglês (EN) PDF
Selecção de produtos ◄ Chinês (NC) PDF
Selecção de produtos “Inglês (EN) PDF
Instruções de instalação PDF
Instruções de instalação PDF
Descrição do protocolo ◄ (CN) PDF
Descrição do protocolo ◄ Inglês (EN) PDF
