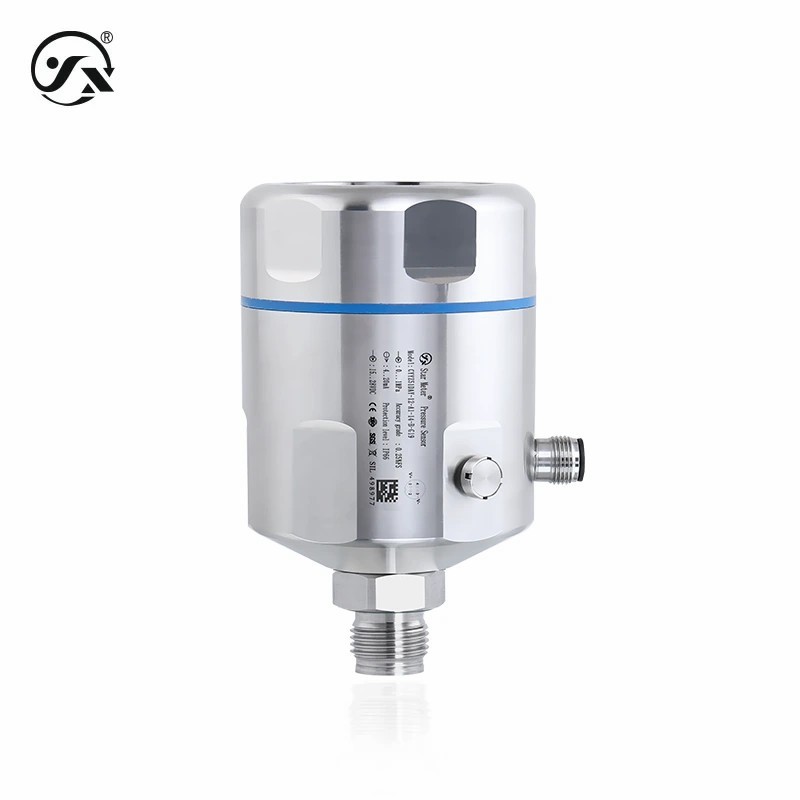

Name: CYYZ51DAY Transmissor de pressão de membrana plana anticorrosivo
Brand: Star Sensor Manufacturing Co., Ltd
SKU: CYYZ51 dia
Price: 73.00 USD
Availability: InStock

Os transmissores de pressão de filme plano CYYZ51DAY são concebidos para medir meios viscosos ou coloidais.E tem duas funções à prova de explosão de tipo intrinsecamente seguro e tipo intrinsecamente seguro de poeira, e pode também optar pela comunicação pelo protocolo HART, que é rentável.

Parâmetros básicos
Meio de medição	Fluidos, fluidos, gases (compatíveis com materiais de contacto)
Intervalo de pressão	-100kPa0 6MPa (ver tabela de selecção da gama class= ¢info ¢ para mais pormenores)
Modo de pressão	Pressão de medição, pressão absoluta, pressão negativa
Temperatura média	-40°C a 85°C
Tempo de ligação	20 ms
Desempenho de classe estável = ¢info ¢	± 0,1% FS/ano
Desvio de temperatura	±0,01%FS/°C (dentro do intervalo de compensação de temperatura) ±0,05%FS/°C (fora do intervalo de compensação de temperatura)
Tipo à prova de explosão	Tipo intrinsecamente seguro Ex iaII CT6 Ga (apenas saída 420mA/420mAHART) Tipo intrinsecamente seguro de poeira Ex iaD 20 T80°C (apenas 4 ‰ 20mA/4 ‰ 20mAHART de saída) Nota/seguro intrinseco deve ser alimentado por uma barreira de segurança ou fonte de alimentação intrinsecamente segura
Nível de protecção	IP66 Nota/O nível de protecção acima refere-se ao nível atingido após a conclusão da ligação elétrica.
Desempenho durável	1X106 vezes (número de ciclos do limite inferior ao limite superior)
Frequência de resposta	Saída de sinal analógico ≤ 30 Hz Saída de sinal digital ≤ 5 Hz Comunicação HART ≤ 10 Hz
Peso total	≈ 1 kg
Resolução	Saída analógica 0,01%FS, saída digital 0,05%FS
Potência máxima	≤ 0,02Us ((W)
Características de carga
Tipo de tensão	≥ 10kΩ
Tipo atual	Carga ≤{(Us-12)÷0.02}Ω (Us=voltagem de alimentação)
Tipo de corrente HART	Carga ≤{(Us-12)÷0.02}Ω (Us=voltagem de alimentação)
Condições ambientais
Temperatura ambiente	-40°C a 85°C
Humidade ambiente	0%~95%RH (sem condensação e sem condensação)
Superpressão e explosão
Pressão de sobrecarga	300%FS, 200%FS, 200%FS, 200%FS, 150%FS, 150%FS, 12kPa, 50kPa, 300kPa, 480kPa, 750kPa, 800kPa, 1,2MPa, 2MPa, 3MPa, 5MPa
Pressão de ruptura	600%FS, 500%FS, 500%FS, 400%FS, 400%FS, 300%FS, 20kPa, 200kPa, 600kPa, 900kPa, 1,25MPa, 2MPa, 3MPa, 5MPa, 9MPa, 12,5MPa
Materiais gerais
Diafragma	Aço inoxidável 316L (em contacto com o meio de medição)
Conexão de processo	Aço inoxidável 304 (em contacto com o meio de medição)
concha	304 aço inoxidável
Selo do núcleo	Ver o gráfico de pressão e ruptura (contato com o meio de medição)
Fechaduras de rosca	Goma fluorada
Janela de exibição	≈ vidro à prova de explosão de 6 mm
Estabilidade mecânica
Resistência à vibração	10 g (20...2000 Hz) em conformidade com a norma IEC60068-2-6.
Resistência ao impacto	500 g/ms em conformidade com a norma IEC60068-2-27
Proteção elétrica
Protecção contra curto-circuito	permanente
Protecção da polaridade inversa	Não há danos, mas não funciona.
Resistência ao isolamento	≥ 100MΩ500VDC
Força dielétrica	500VAC
Limitação de saída
4-20mA	4mA ~ 20mA
RS485	0~2000
0 ′10VDC	0.001VDC~10VDC
0 ′5VDC	0.001VDC~5VDC
1 ′5VDC	0.001VDC~5VDC
4-20mAHART	3.8mA~22mA

Manual
Informações sobre o produto	PDF
Informações sobre o produto ∆Inglês (EN)	PDF
Selecção de produtos ◄ Chinês (NC)	PDF
Selecção de produtos Inglês (EN)	PDF
Instruções de instalação	PDF
Instruções de instalação	PDF
Descrição do protocolo ◄ (CN)	PDF
Descrição do protocolo ◄ Inglês (EN)	PDF

etiqueta:

Lugar de origem:	China
Marca:	Star merter
Número do modelo:	CYYZ51 dia
