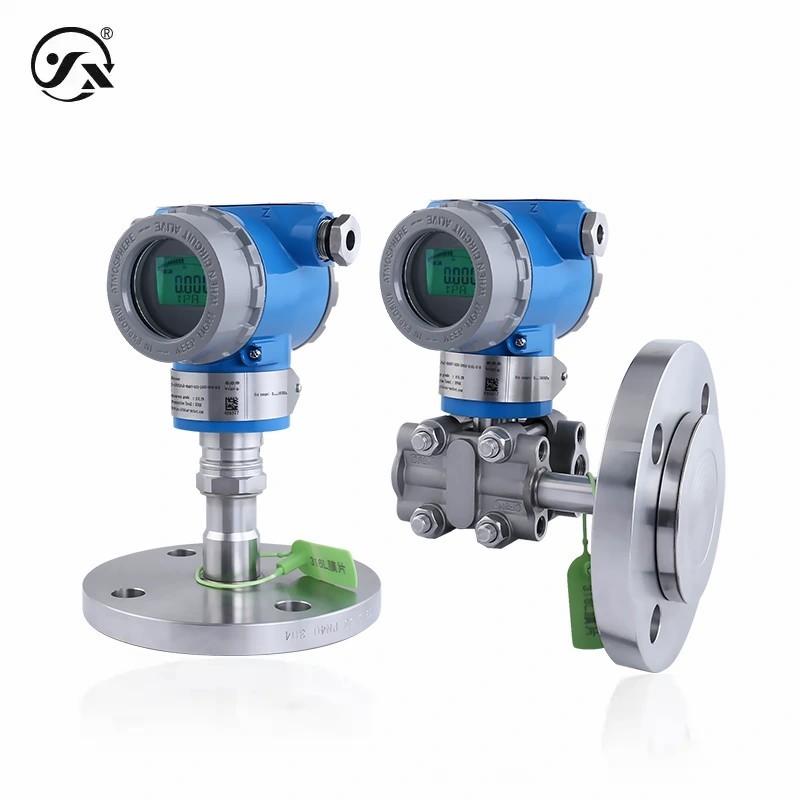

CYYZ3051DAY transmissor de pressão de flange único de silício monocristalino utiliza tecnologia de sensor de ressonância de silício monocristalino.A sua estrutura de uma única flange permite isolamento mecânico e térmico, e pode lidar com meios corrosivos complexos, meios de alta temperatura e outros locais. Adequado para medir a pressão de líquidos, gases ou vapores. Tem uma variedade de funções à prova de explosão,Tipo intrinsecamente seguro, tipo de poeira intrinsecamente segura, tipo à prova de chamas e tipo de poeira à prova de chamas.

Parâmetros básicos
Meio de medição	Líquido ou gás (compatível com materiais de contacto)
Tipo de pressão	Pressão absoluta, pressão de medição
Temperatura média	-40 ∼ 110°C
sinal de saída	Protocolo HART de 4-20mA
Faixa de alimentação	1232VDC, 1524VDC (apenas intrinsecamente seguros e à prova de explosão)
Potência máxima	≤ 0,02Us ((W)
Tempo de ligação	20 ms
Performance estável	± 0,05%URL/ano
Nível à prova de explosão	Tipo à prova de explosão Ex d II C T6 Gb Tipo de poeira à prova de explosão Ex tb IIIC T80°C Db Tipo intrinsecamente seguro Ex ia IIC T6 Ga poeira intrinsecamente segura Ex ia IIIC T200 80°C Da Nota: A segurança intrínseca deve ser atravessada por uma barreira de segurança ou uma fonte de alimentação intrínseca segura alimentada por
Nível de protecção	IP66 Nota: O nível de protecção acima refere-se ao nível atingido após a conclusão da ligação eléctrica.
Frequência de resposta	A constante de tempo é ajustável, em incrementos de 0,1 segundos, a partir de 32 segundos. Se o tempo de amortecimento for 0, o padrão é 0,1 (o menor é 0,1).
Características de carga
Tipo de corrente HART	Carga ≤{(Us-12)÷0.02}Ω (Us=voltagem de alimentação)
condições ambientais
Não exibir LCD de cristal líquido temperatura ambiente	-40°C a 85°C
Com ecrã LCD de temperatura ambiente	-20°C a 70°C
Humidade do ambiente	0%~95%RH (sem condensação, sem condensação)
Material global
Diafragma	316L de aço inoxidável/Hastelloy C/tântalo (contato com o meio de medição)
Flanco	Aço inoxidável 304/316L
Bloco de pinças	Aço inoxidável 304 (apenas tipo de montagem lateral)
Fluido de enchimento	Óleo de silicone, óleo de silicone de alta temperatura, óleo mineral, óleo fluorado
parafuso	Aço inoxidável 304 (apenas tipo de montagem lateral)
Caso	Alumínio fundido a óleo
janela de exibição	≈ vidro à prova de explosão de 6 mm
Estabilidade mecânica
Desempenho antivibração	10 g ((20...2000 Hz) está em conformidade com a norma IEC60068-2-6
Resistência ao impacto	500 g/ms é conforme com a norma IEC60068-2-27
Proteção elétrica
Protecção contra curto-circuito	permanente
Protecção da polaridade inversa	Não está danificado, mas não funciona.
Resistência ao isolamento	≥ 100MΩ 500VDC
Força dielétrica	500VAC
Limites de saída
Output mínimo	3.8 mA
Máximo de saída	22 mA

Manual
Informações sobre o produto	PDF
Informações sobre o produto ∆Inglês (EN)	PDF
Selecção de produtos ◄ Chinês (NC)	PDF
Selecção de produtos Inglês (EN)	PDF
Instruções de instalação	PDF
Instruções de instalação	PDF
Instruções de funcionamento do botão ◄ (CN)	PDF
Instruções de funcionamento do botão Inglês (EN)	PDF

etiqueta:

Lugar de origem:	China
Marca:	Star merter
Número do modelo:	CYYZ3051 DIA

Quantidade de ordem mínima:	1pc
Preço:	negotiable
Termos de pagamento:	T/T
Habilidade da fonte:	30000 peças/mês

Distância:	0~10kPa~3MPa	Produção:	4 ~ 20 mA HART
Fornecimento de energia:	12~32VDC, 15~24VDC	Precisão:	±0,2% SPAN, ±0,5% SPAN
nome:	Sensor de transmissor de pressão
