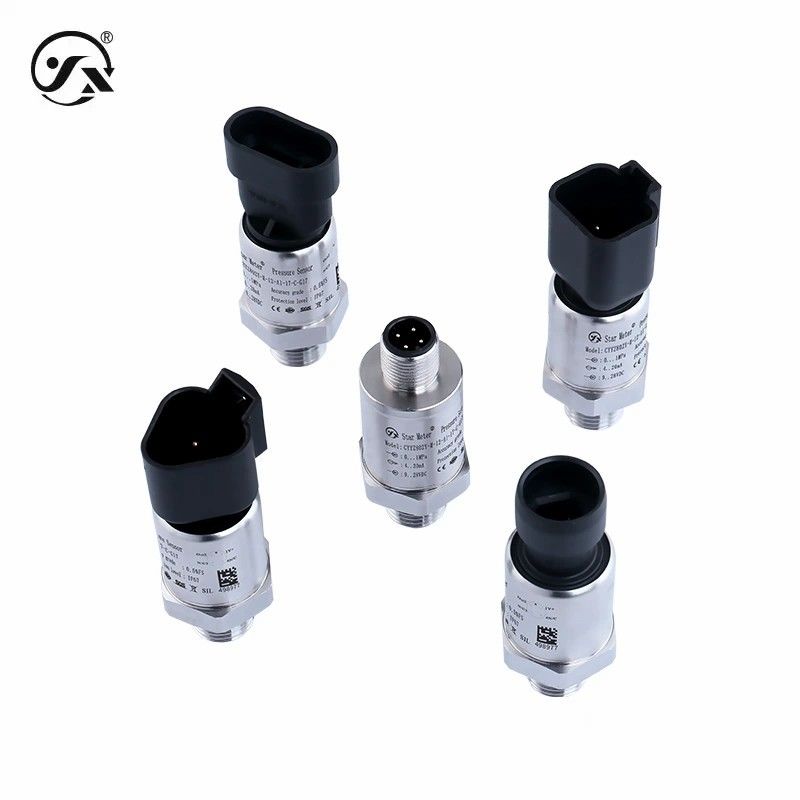

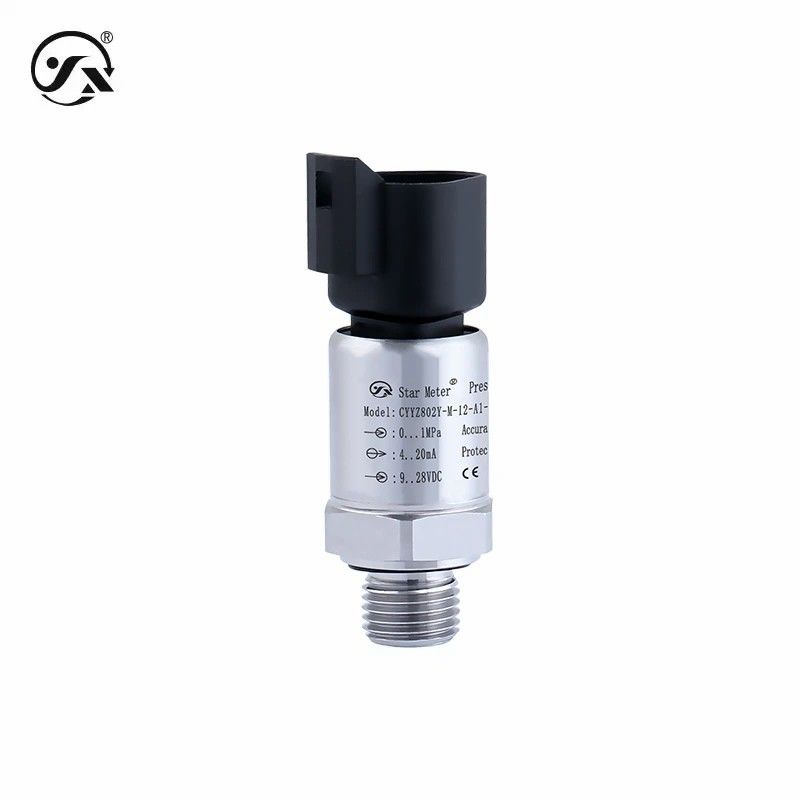

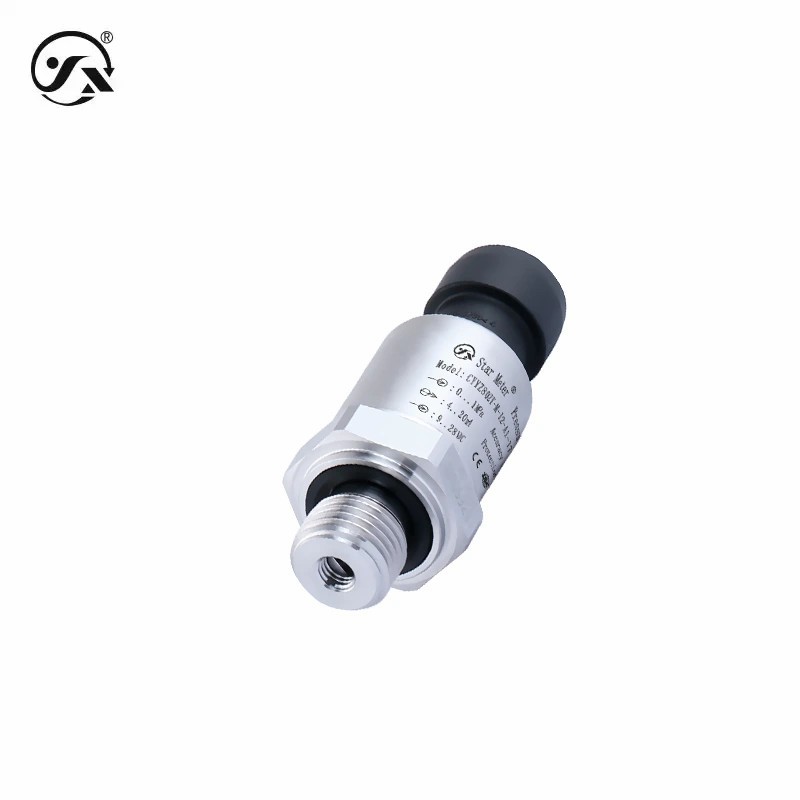

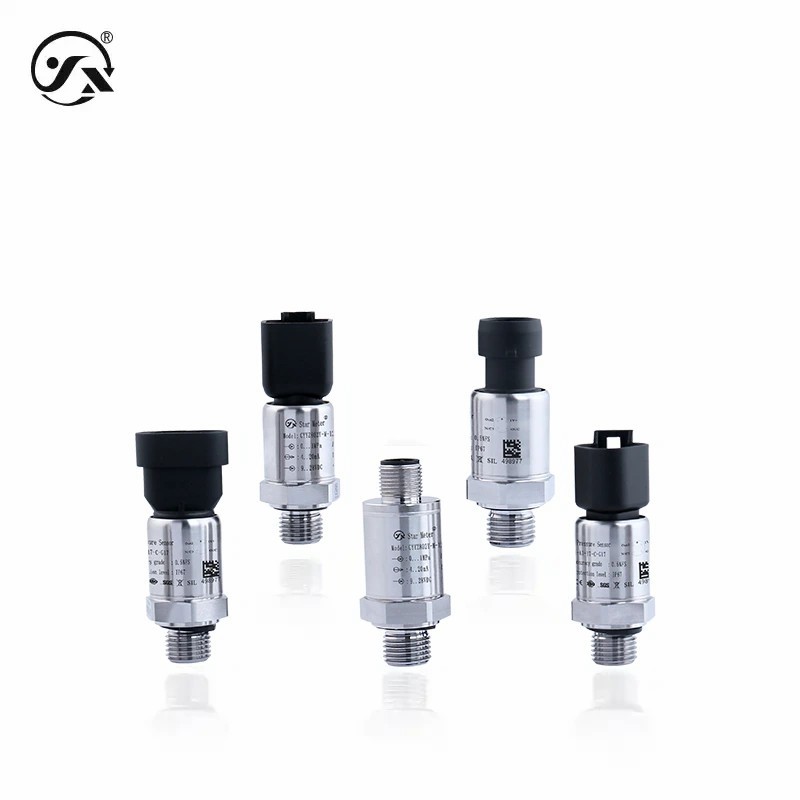

CYYZ802Y Tipo Especial Transmissor de Pressão Faixa 0 ~ 1 ~ 60MPa Máquinas de construção Saída 4 ~ 20mA Precisão 0,5%FS

Informação Básica
Lugar de origem: China
Marca: Star merter
Número do modelo: CYYZ802Y
Quantidade de ordem mínima: 1pc
Preço: negotiable
Termos de pagamento: T/T
Habilidade da fonte: 30000 peças/mês
Distância: 0~1~60MPa Produção: 4 ~ 20 mA
Fornecimento de energia: 9~28Vdc Precisão: 0.5%FS
nome: Sensor de transmissor de pressão

O transmissor de pressão específico CYYZ802Y é equipado com um chip sensível à pressão à base de metal (filme de pulverização),que é concebido para satisfazer os requisitos destas condições de trabalho no sistema hidráulico de máquinas de construção, tais como cavitação grave, fenômeno de martelo líquido e pico de alta pressão, grande flutuação de potência, grande interferência de vibração e ambiente áspero.





Parâmetros básicos
Meio de medição Fluidos ou gases (compatíveis com materiais de contacto)
Faixa de medição 0~1~60MPa (ver tabela de selecção da gama para mais pormenores)
Tipo de pressão Pressão de medição
sinal de saída 4 ~ 20 mA
Tensão de alimentação 9 ̊28VDC
Classe de precisão 00,5% FS
Temperatura média -40°C
Tempo de ligação 20 ms
Frequência de resposta 1 kHz
Performance estável ±0,2% FS/ano
Compensação de temperatura -40°C a 85°C
Desvio de temperatura ±0,01%FS/°C (dentro da compensação de temperatura) ±0,03%FS/°C (fora da compensação de temperatura)
Peso total Sem ecrã ≈ 190g com ecrã ≈ 270g
Protecção de entrada Veja Esboço e Dimensões
Desempenho durável 1X108
Ciclos (número de ciclos da gama inferior à gama superior)
Potência máxima 0.02Us(W) Nota: Us=voltagem de alimentação
Peso total ≈ 55 g
resolução 0.01% FS
Características de carga
Tipo de tensão ≥ 10kΩ
Tipo atual Tipo de corrente: ≤{(Us-8)÷0.02}Ω (Us=voltagem de alimentação)
Condições ambientais
Temperatura ambiente -40°C a 85°C
Humidade ambiente 0% ~ 95% RH (sem condensação, sem condensação)
Capacidade de sobrecarga
Pressão de sobrecarga 3 vezes 3 vezes 2,5 vezes
Pressão de ruptura 40 vezes 10 vezes e ≤ 400MPa ≤ 400MPa
Materiais gerais
diafragma Aço inoxidável 17-4PH (em contacto com o meio a medir)
Conexões de processo Aço inoxidável 304 (em contacto com o meio de ensaio)
Recinto Aço inoxidável 304
ED CIRCLE borracha nitrílica
Estabilidade mecânica
Vibração aleatória 20 g em conformidade com a norma GB/T2423.56-2006
O Masahiro vibra. 14.1g em conformidade com o GB/T2423.10-2008
impacto 500 g/ms satisfaz a norma IEC60068-2-27
Proteção elétrica
Proteção contra curto-circuito perpétuo
Protecção da polaridade inversa Sem danos, mas sem trabalho.
Resistência ao isolamento ≥ 100MΩ500VDC
Resistência dielétrica: 500VAC
