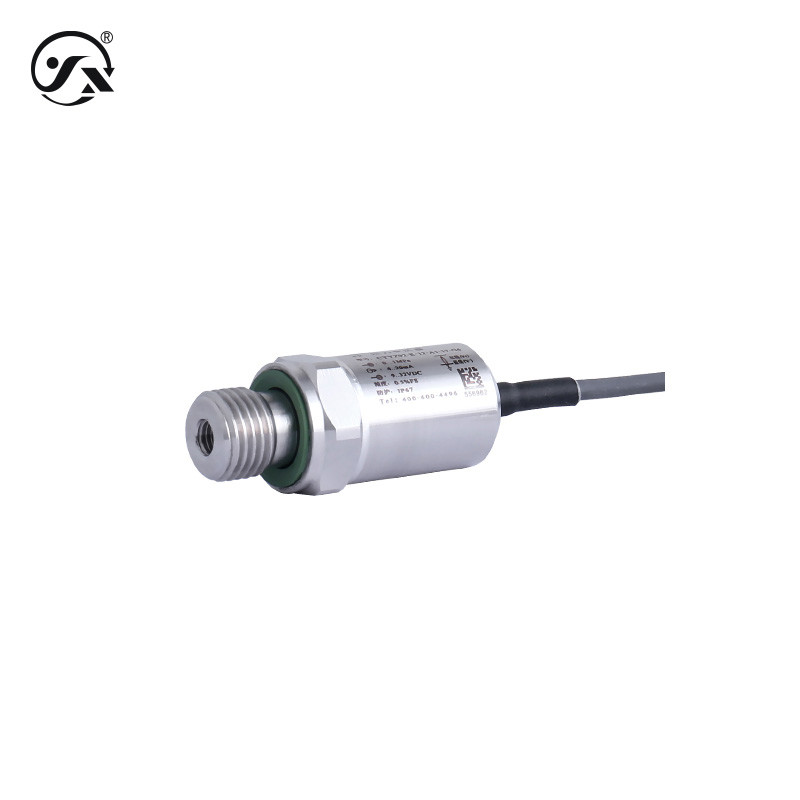

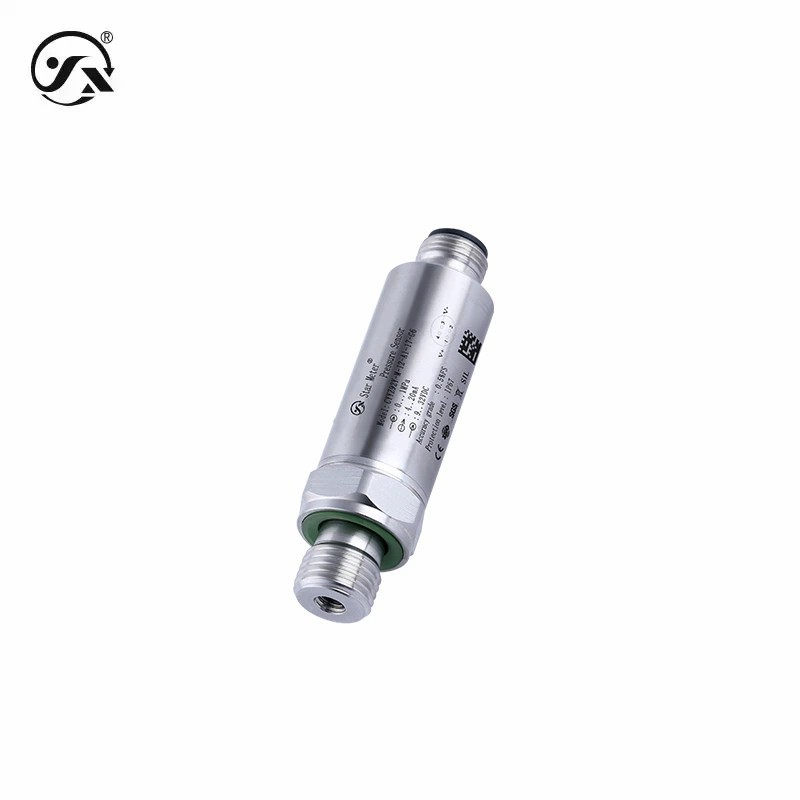

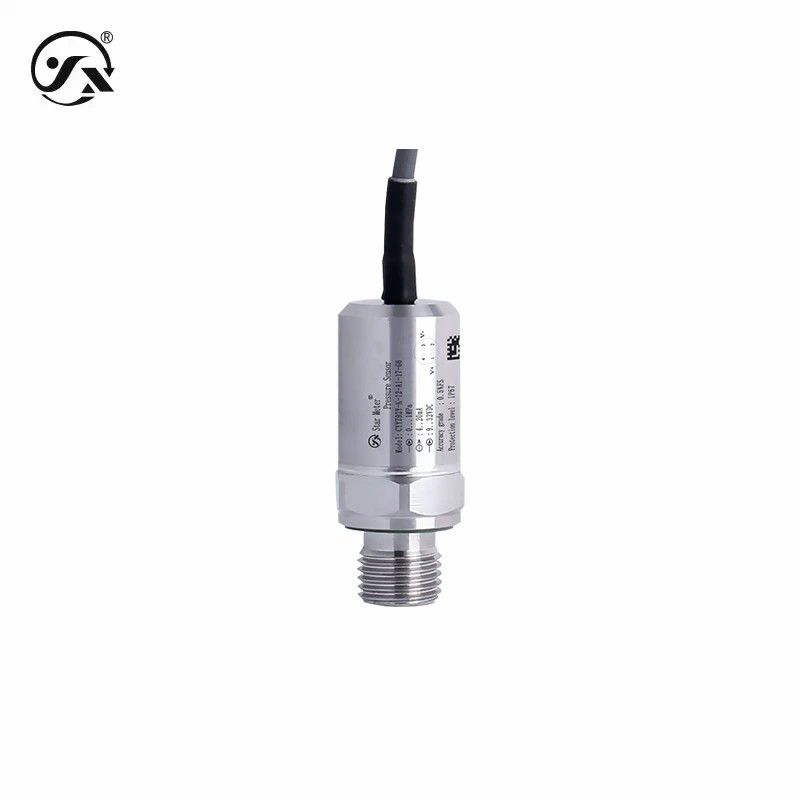

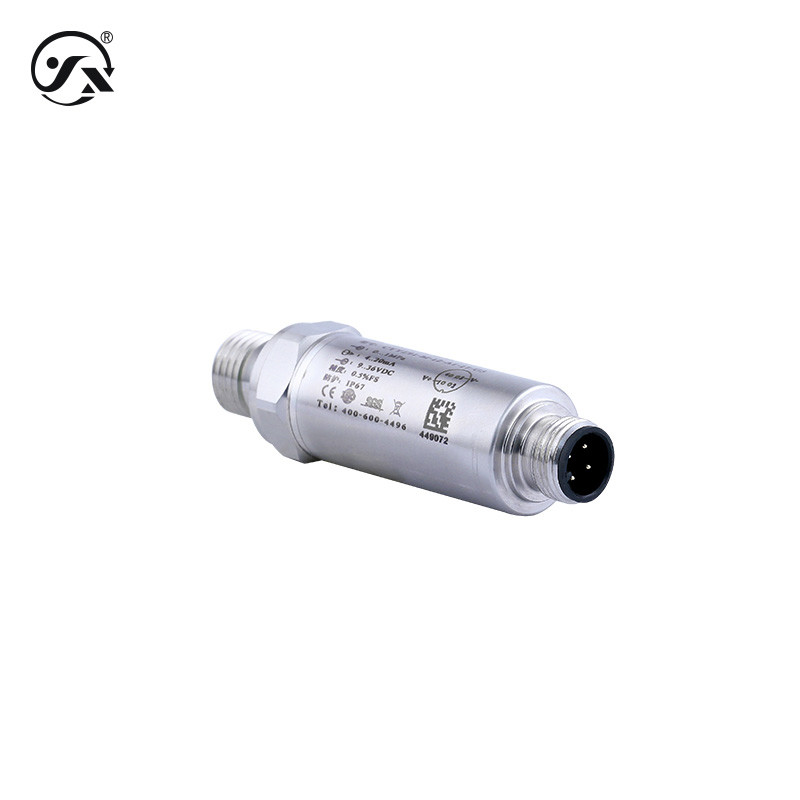

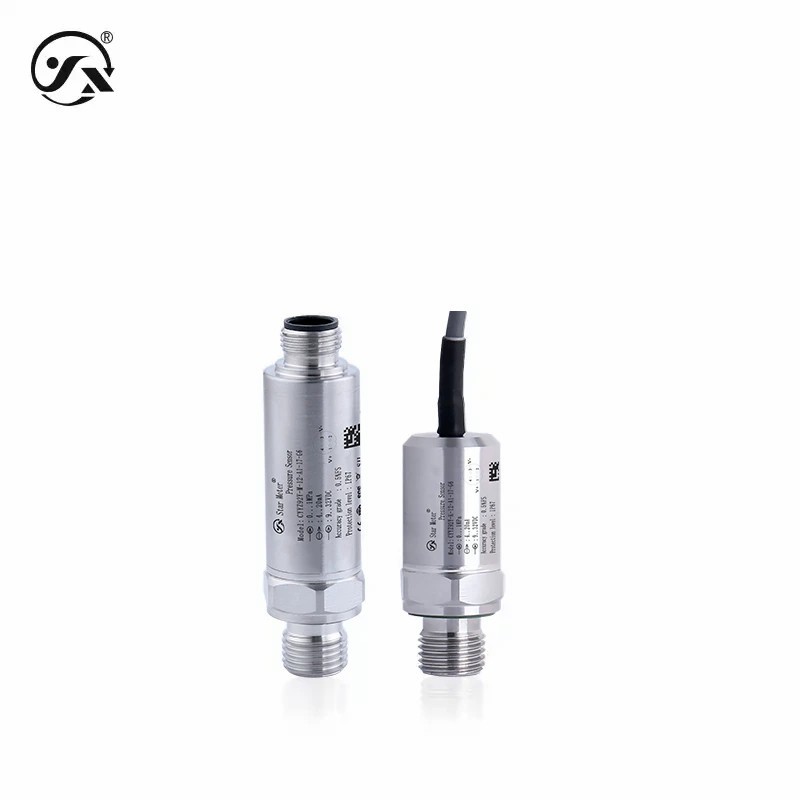

Casa ProdutosSensor de transmissor de pressãoCYYZ92Y Intervalo de transmissor de pressão compacto -0,1~0~6MPa Saída 4~20mA 0~5VDC Fornecimento de energia 9~32VDC Precisão 0,5%FS

CYYZ92Y Intervalo de transmissor de pressão compacto -0,1~0~6MPa Saída 4~20mA 0~5VDC Fornecimento de energia 9~32VDC Precisão 0,5%FS

CYYZ92Y Compact Pressure Transmitter Range -0.1~0~6MPa Output 4~20mA 0~5VDC Power supply 9~32VDC Accuracy 0.5%FS
CYYZ92Y Compact Pressure Transmitter Range -0.1~0~6MPa Output 4~20mA 0~5VDC Power supply 9~32VDC Accuracy 0.5%FS CYYZ92Y Compact Pressure Transmitter Range -0.1~0~6MPa Output 4~20mA 0~5VDC Power supply 9~32VDC Accuracy 0.5%FS CYYZ92Y Compact Pressure Transmitter Range -0.1~0~6MPa Output 4~20mA 0~5VDC Power supply 9~32VDC Accuracy 0.5%FS CYYZ92Y Compact Pressure Transmitter Range -0.1~0~6MPa Output 4~20mA 0~5VDC Power supply 9~32VDC Accuracy 0.5%FS CYYZ92Y Compact Pressure Transmitter Range -0.1~0~6MPa Output 4~20mA 0~5VDC Power supply 9~32VDC Accuracy 0.5%FS
Informação Básica
Lugar de origem: China
Marca: Star merter
Número do modelo: CYYZ92Y
Quantidade de ordem mínima: 1pc
Preço: negotiable
Termos de pagamento: T/T
Habilidade da fonte: 30000 peças/mês
contacto
Distância: -0,1~0~6MPa Produção: 4 ~ 20mA, 0 ~ 5VDC
Fornecimento de energia: 9~32VDC Precisão: 0.5%FS
nome: Sensor de transmissor de pressão

O transmissor de pressão CYYZ92Y é cuidadosamente concebido e possui tipos de pressão absoluta, de medição e negativa.





Parâmetros de base
Meio de medição Líquido ou gás (compatível com material de contacto)
Intervalo de pressão -0,1~0~6MPa (ver tabela de selecção para mais pormenores)
Modo de pressão Absoluto, medidor, negativo
sinal de saída 4·20mA,0·5VDC
Faixa de alimentação 9°32VDC
Temperatura do meio -40°C a 85°C
Ponto a tempo 20 ms
Frequência de resposta Saída de sinal analógico ≤ 20 Hz
Classe de precisão 0.5%FS (incluindo repetibilidade≤0,035%FS, histerese≤0,05%FS) Condições de referência:
temperatura 15°C a 25°C, pressão atmosférica 86°C a 106°C, umidade 45°C a 75°C
Compensação de temperatura -10°C a 70°C
Performance estável ± 0,2% FS/ano
Desvio de temperatura ±0,02%FS/°C (compensação de temperatura)
Grau de protecção Nota IP67: O nível de protecção acima refere-se à ligação eléctrica obtida após a sua conclusão e depende também da tomada de ligação eléctrica.
Desempenho durável 10X106 vezes (ciclos da faixa inferior para a faixa superior)
Peso total ≈ 60 g
Potência máxima ≤ 0,02Us ((W) Nota: Us=voltagem de alimentação
resolução 0.02% FS
Características de carga
Tipo de tensão ≥ 10kΩ
Tipo atual Carga ≤ {(Us-7.5)÷0.02}Ω(Us=Tensão de alimentação)
Condições ambientais
Temperatura ambiente -40°C a 85°C
Humidade ambiente 0%~95%RH ((sem condensação, sem condensação)
Superpressão e exploração
Pressão de sobrecarga 200% FS, 200% FS, 200% FS, 300 kPa, 480 kPa, 750 kPa, 800 kPa,1.2MPa
2MPa, 3MPa, 5MPa
Pressão de ruptura 500% FS, 500% FS, 400% FS, 600 kPa, 900 kPa,1.25MPa,2MPa,3MPa,5MPa
9MPa,12.5MPa
Materiais gerais
diafragma Aço inoxidável 316L (contato com o meio a medir)
Conexão de processo 304 aço inoxidável (contato com o meio a medir)
Recinto Aço inoxidável 304
Fechaduras com rosca Cola de flúor (contato com o meio a medir)
Conector ABS plásticos de engenharia
Cabos φ3.2 cabo blindado de poliuretano
Estabilidade mecânica
Desempenho sísmico 20 g ((20... 2000 Hz) em conformidade com a norma IEC60068-2-6.
Resistência ao impacto 500 g/ms é conforme com a norma IEC60068-2-27
Proteção elétrica
Proteção contra curto-circuito perpétuo
Proteção antipolaridade Não há danos, mas não funciona.
Resistência ao isolamento ≥ 100MΩ 500VDC
Força dielétrica 500VAC
Limites de saída
4-20mA Meno 4 mA e máximo 20 mA de saída
0-5VDC Meno de saída 0,001VDC, máximo de saída 5VDC
Manual
Informações sobre o produto - Chinês (NC) PDF
Informações do produto - Inglês (EN) PDF
Selecção de produtos - Chinês (NC) PDF
Selecção de produtos - Inglês (EN) PDF
Instruções de instalação -Chinês (NC) PDF
Instruções de instalação - Inglês (EN) PDF
