Casa ProdutosSensor de transmissor de pressãoCYYZ91EY Transmissor de pressão compactoRange 0~4~40MPa Output 4~20mA Fornecimento de energia 9~28VDC Precisão 0,5%FS

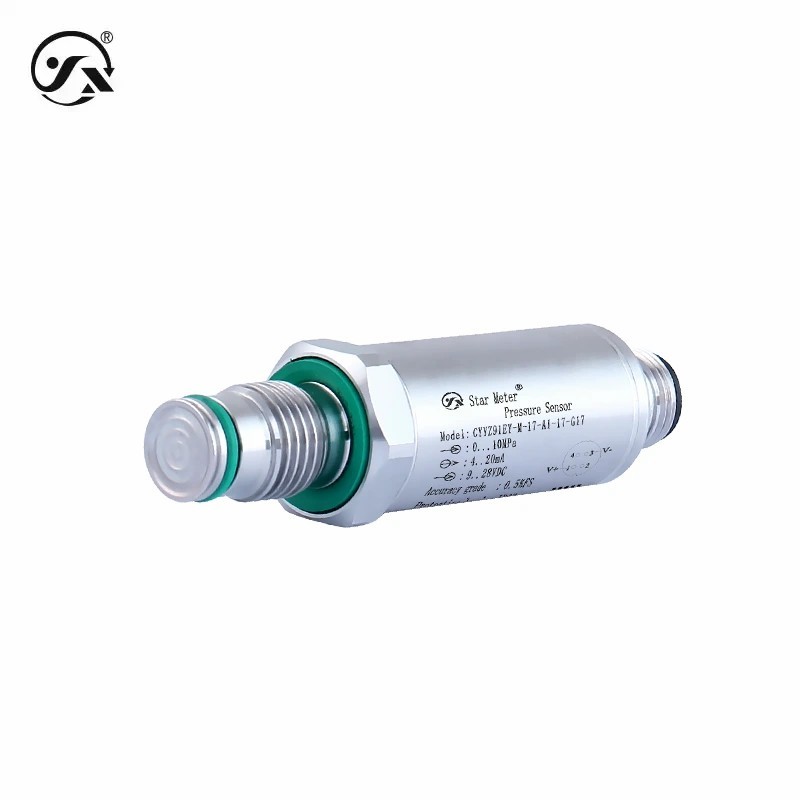

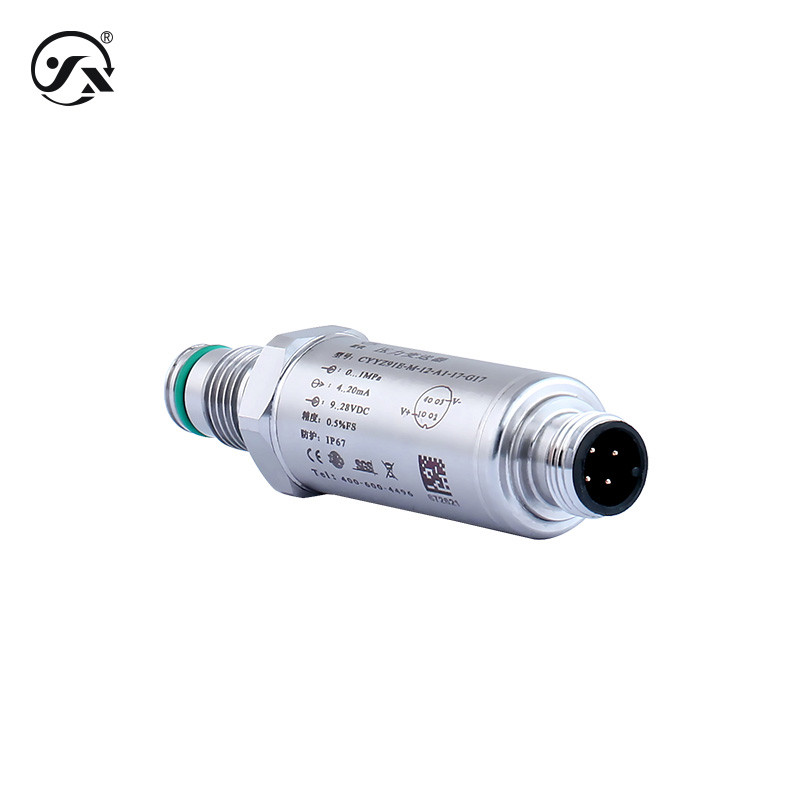

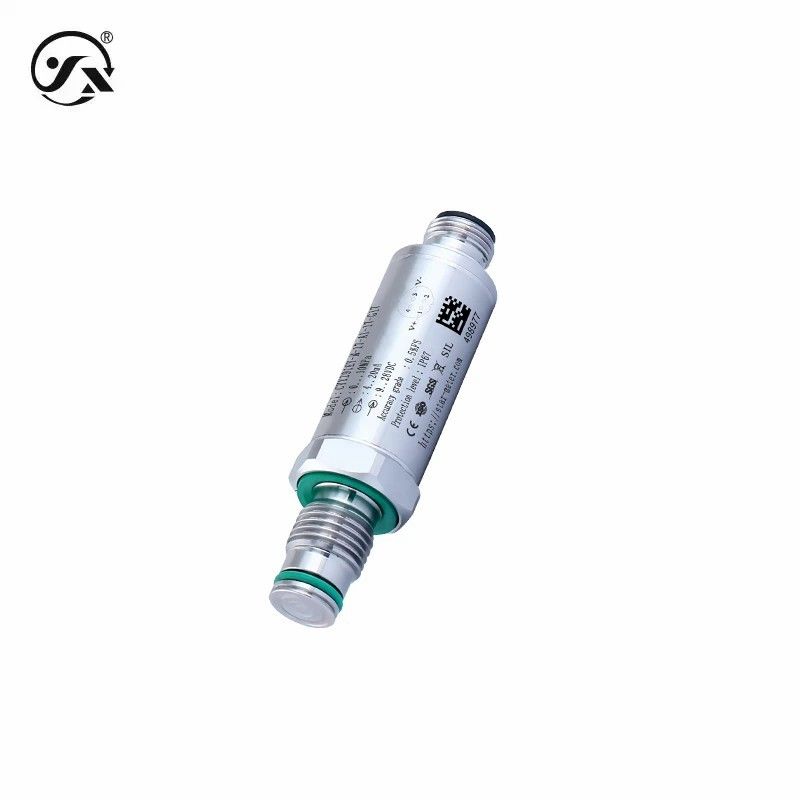

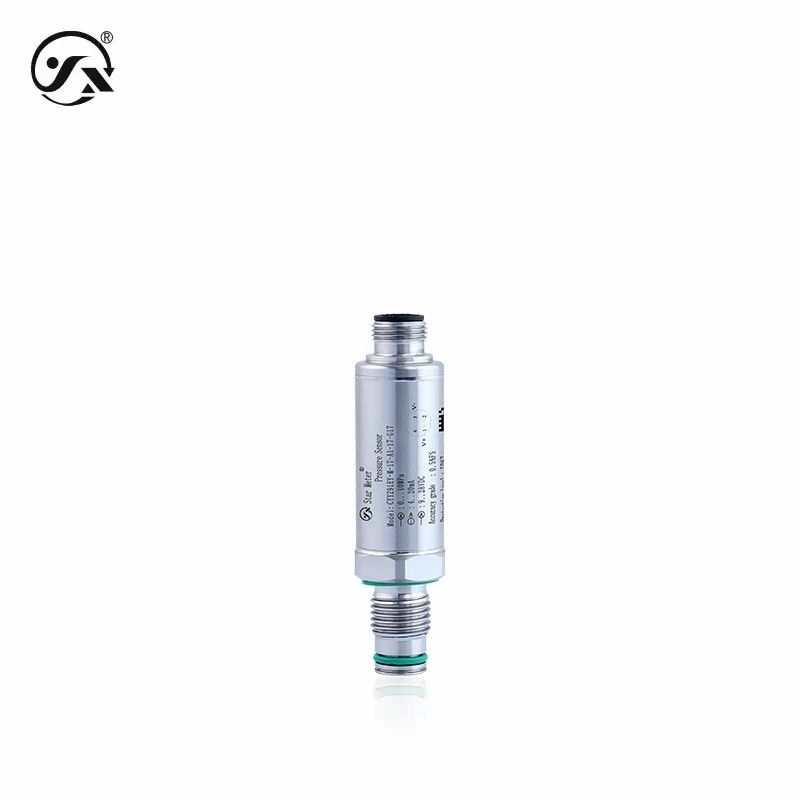

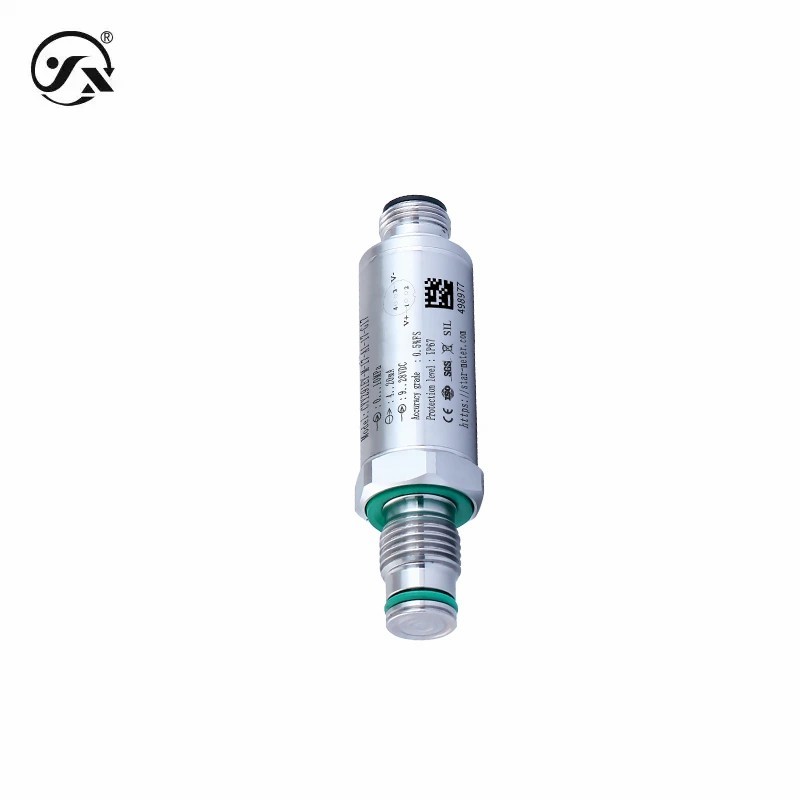

CYYZ91EY Transmissor de pressão compactoRange 0~4~40MPa Output 4~20mA Fornecimento de energia 9~28VDC Precisão 0,5%FS

CYYZ91EY Compact Pressure TransmitterRange 0~4~40MPa Output 4~20mA Power supply 9~28VDC Accuracy 0.5%FS
CYYZ91EY Compact Pressure TransmitterRange 0~4~40MPa Output 4~20mA Power supply 9~28VDC Accuracy 0.5%FS CYYZ91EY Compact Pressure TransmitterRange 0~4~40MPa Output 4~20mA Power supply 9~28VDC Accuracy 0.5%FS CYYZ91EY Compact Pressure TransmitterRange 0~4~40MPa Output 4~20mA Power supply 9~28VDC Accuracy 0.5%FS CYYZ91EY Compact Pressure TransmitterRange 0~4~40MPa Output 4~20mA Power supply 9~28VDC Accuracy 0.5%FS CYYZ91EY Compact Pressure TransmitterRange 0~4~40MPa Output 4~20mA Power supply 9~28VDC Accuracy 0.5%FS
Informação Básica
Lugar de origem: China
Marca: Star merter
Número do modelo: CYYZ91EY
Quantidade de ordem mínima: 1pc
Preço: negotiable
Termos de pagamento: T/T
Habilidade da fonte: 30000 peças/mês
contacto
Distância: 0~4~40MPa Produção: 4 ~ 20 mA
Fornecimento de energia: 9~28Vdc Precisão: 0.5%FS
nome: Sensor de transmissor de pressão

O transmissor de pressão compacto CYYZ91EY é concebido para medir a adesão, a cristalização, a contaminação mista, etc.O projeto de membrana plana é adotado para evitar efetivamente o bloqueio do buraco de impulsoA ligação de processo adota o método de vedação radial da extremidade inferior do fio, de modo a isolar eficazmente o meio de medição do fio de ligação,e a adesão e a contaminação mista da ligação roscada são evitadas- estrutura compacta e dimensão reduzida, adequada para equipamentos industriais com espaço de instalação limitado, etc.,O tratamento de vedação interna faz com que tenha as vantagens de anti-vibração e anti-condensação.





Parâmetros básicos
Meio de medição Fluidos ou gases (compatíveis com materiais de contacto)
Intervalo de pressão 0·4·40MPa
Modo de pressão Pressão de vedação (ponto zero a uma pressão absoluta de 101,3 kPa)
sinal de saída 4 ′ 20 mA
Faixa de alimentação 9 ̊28VDC
Temperatura média -40 ≈ 120°C
Tempo de ligação 20 ms
Frequência de resposta Saída de sinal analógico ≤ 20 Hz
Classe de precisão 0.5%FS (incluindo repetibilidade≤0,035%FS, histerese≤0,05%FS) Condições de referência:
temperatura 15°C a 25°C, pressão atmosférica 86°C a 106°C, umidade 45°C a 75°C
Compensação de temperatura -10°C a 70°C
Performance estável ±0,2% FS/ano
Desvio de temperatura ±0,02%FS/°C (dentro da compensação de temperatura)
Protecção de entrada Nota IP67: O grau de proteção acima refere-se à ligação elétrica quando está completa e depende também da tomada de ligação elétrica
Desempenho durável 1X106 ciclos (número de ciclos do intervalo inferior ao intervalo superior)
Peso total ≈ 60 g
Potência máxima Nota: Us=voltagem de alimentação.
resolução 0.02% FS
Características de carga
Tipo atual Tipo de corrente: Carga ≤{(Us-7.5)÷0.02}Ω (Us=voltagem de alimentação)
Condições ambientais
Temperatura ambiente -40°C a 85°C
Capacidade de sobrecarga
Pressão de sobrecarga 200% FS, 150% FS
Pressão de ruptura 500% FS, 400% FS, 300% FS
Materiais gerais
diafragma 316L de aço inoxidável (em contacto com o meio a medir)
Conexões de processo Aço inoxidável 304 (em contacto com o meio a medir)
Recinto Aço inoxidável 304
Segamentos de núcleo Graficos de pressão e de ruptura observados (contato com o meio a medir)
Anéis O Fluor-cola (em contacto com o meio a medir)
ED CIRCLE Fluor-cola (em contacto com o meio a medir)
Conector ABS plásticos de engenharia
Estabilidade mecânica
Resistência à vibração 10 g ((20... 2000 Hz) em conformidade com a norma IEC60068-2-6.
Resistência ao impacto: 500 g/ms satisfaz a norma IEC60068-2-27
Proteção elétrica
Proteção contra curto-circuito a eternidade
Proteção antipolaridade Sem danos, mas sem trabalho.
Resistência ao isolamento ≥ 100MΩ 500VDC
Resistência dielétrica: 500VAC
Limites de saída
A saída é mínima. 4 mA
A saída é máxima. 20 mA
Manual
Informações sobre o produto - Chinês (NC) PDF
Informações do produto - Inglês (EN) PDF
Selecção de produtos - Chinês (NC) PDF
Selecção de produtos - Inglês (EN) PDF
Instruções de instalação -Chinês (NC) PDF
Instruções de instalação - Inglês (EN) PDF
Protocolo - Chinês (NC) PDF
Protocolo - Inglês (EN) PDF
