Casa ProdutosSensor de transmissor de pressãoCYYZ73CY Transmissor de pressão de flange única para gases de escape

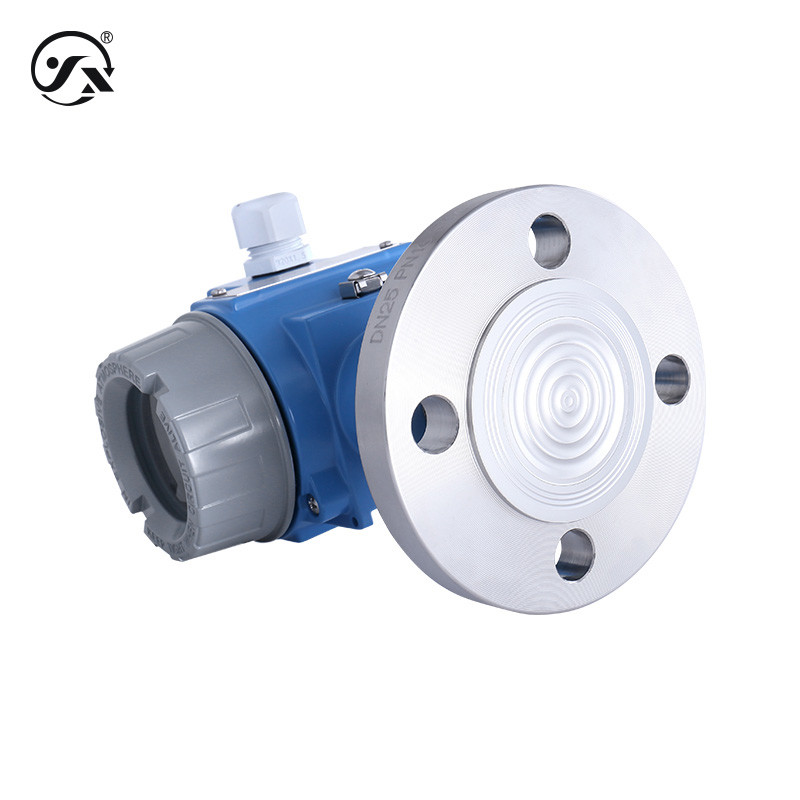

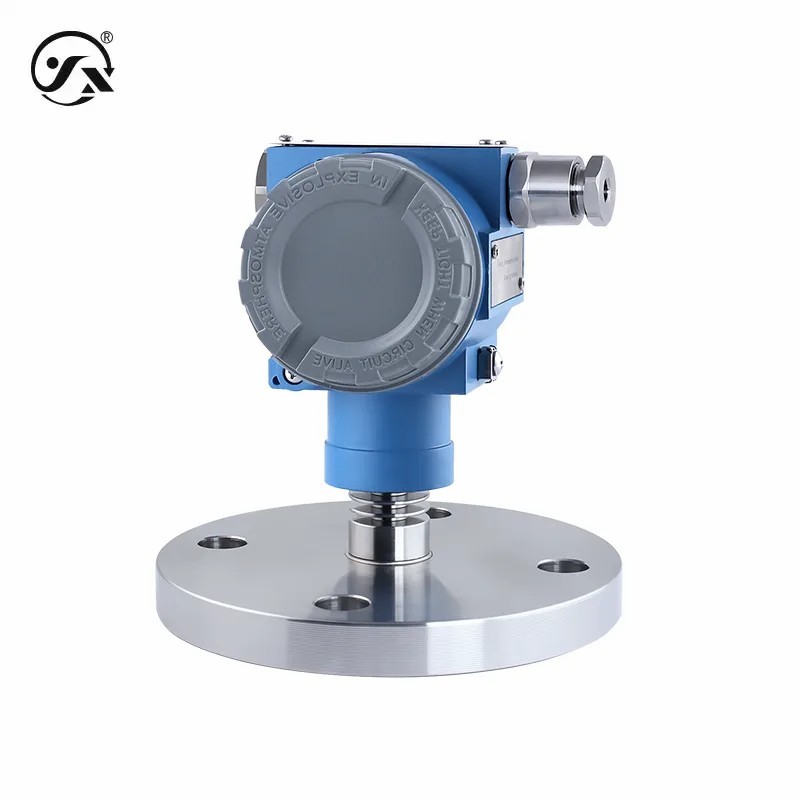

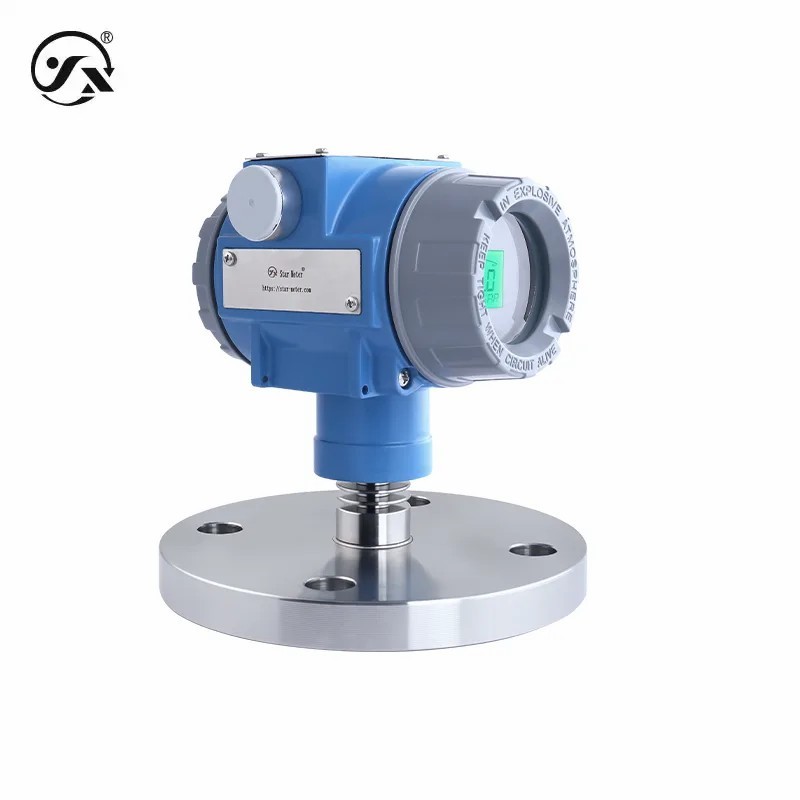

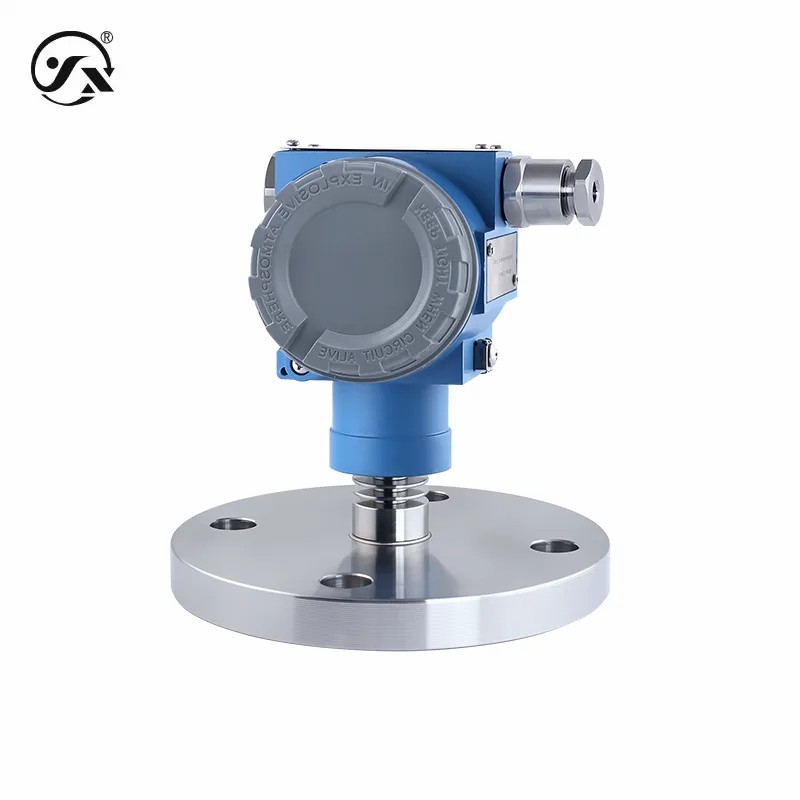

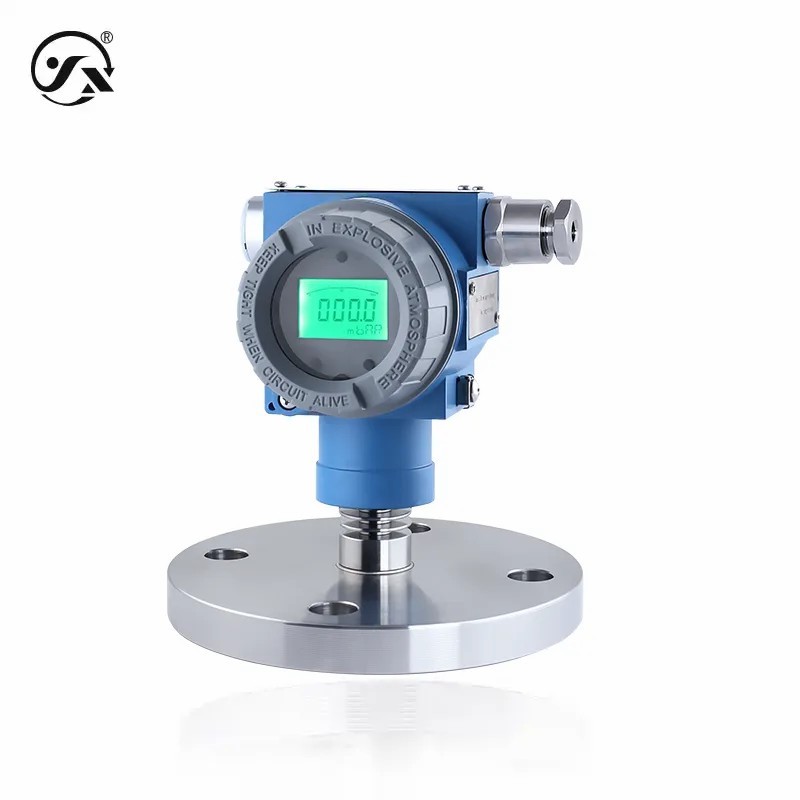

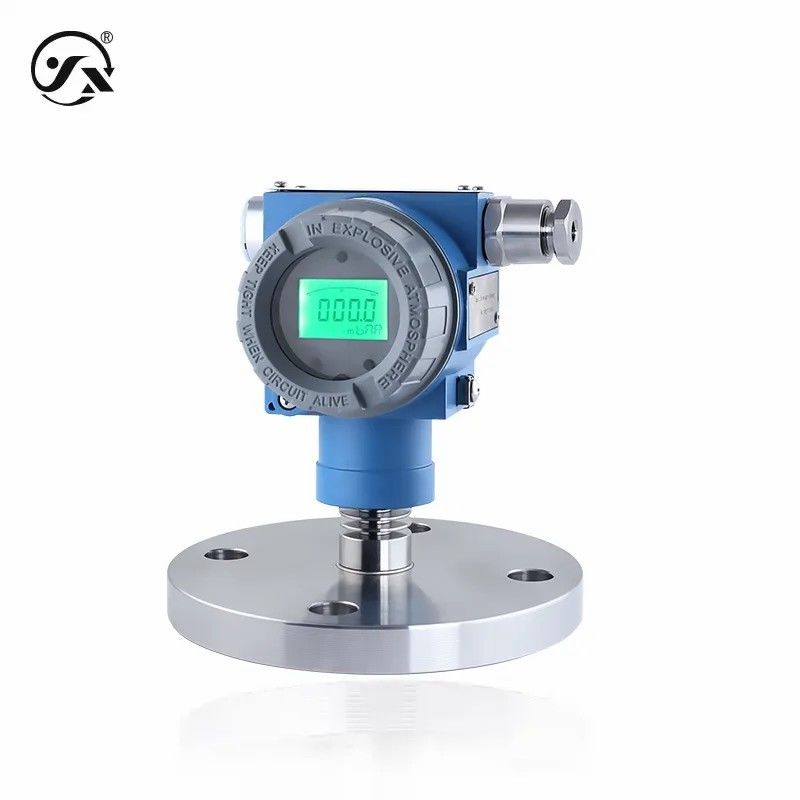

CYYZ73CY Transmissor de pressão de flange única para gases de escape

CYYZ73CY Single Flanged Pressure Transmitter For Exhaust Gas Chemical Oil And Gas
CYYZ73CY Single Flanged Pressure Transmitter For Exhaust Gas Chemical Oil And Gas CYYZ73CY Single Flanged Pressure Transmitter For Exhaust Gas Chemical Oil And Gas CYYZ73CY Single Flanged Pressure Transmitter For Exhaust Gas Chemical Oil And Gas CYYZ73CY Single Flanged Pressure Transmitter For Exhaust Gas Chemical Oil And Gas CYYZ73CY Single Flanged Pressure Transmitter For Exhaust Gas Chemical Oil And Gas
Informação Básica
Lugar de origem: China
Marca: Star merter
Número do modelo: CYYZ73CY
Quantidade de ordem mínima: 1pc
Preço: negotiable
Termos de pagamento: T/T
Habilidade da fonte: 30000 peças/mês
contacto
Distância: -100 kPa ¥0 ¥4 MPa Produção: 4°20mA、4°20mA HART、RS485、0°10VDC、0°5VDC、1°5VDC
Fornecimento de energia: 9°32VDC、15°32VDC、13°32VDC、15°24VDC Precisão: 0.5%FS
nome: Sensor de transmissor de pressão
Destacar:

Transmissor de pressão de flange único

,

CYYZ73C Transmissor de pressão com flanges

,

Tipo de flange do transmissor de pressão

CYYZ73CY Transmissor de pressão de tipo de flange único -100kPa0 4MPa Precisão 0,5%FS Gás de escape Óleo e gás químico



O transmissor de pressão de flange único CYYZ73CY é projetado para meios corrosivos e viscosos.E há uma variedade de opções de função à prova de explosão, tipo intrinsecamente seguro, tipo intrinsecamente seguro de poeira, tipo à prova de chamas, tipo à prova de chamas, e também pode escolher comunicação de protocolo HART, econômico.





Parâmetros de base
Meio de medição Líquido ou gás (compatível com material de contacto)
Intervalo de pressão -100kPa~0~4MPa (ver tabela de selecção da gama para mais pormenores)
Modo de pressão Pressão de medição, pressão absoluta, pressão negativa
Temperatura do meio -40 ̊C
Ponto a tempo 20 ms
Classe de precisão ±0,5% FS
Precisão do medidor 0,5%FS (LCD com luz de fundo)
Compensação de temperatura -10°C a 70°C
Performance estável ±0,2% FS/ano
Desvio de temperatura ±0,02%FS/°C
Ex tipo Impotência contra chamas Ex db II.C T6 Gb Impotência contra chamas Tipo de poeira Ex tb IIIC T80°C Db

Segurança intrínseca Ex ia II.C T6 Ga (4~20mA/4~20mA HART apenas)
Segurança intrínseca do pó Ex iaD 20 T80°C (4~20mA/4~20mA HART apenas).
NOTA: A fonte de alimentação intrinsecamente segura deve ser alimentada por uma barreira de segurança ou uma fonte de alimentação intrinsecamente segura.
Grau de protecção IP66
Nota: O nível de protecção acima refere-se à ligação eléctrica obtida após a conclusão da ligação eléctrica.
Desempenho durável 10X106 vezes (ciclos da faixa inferior para a faixa superior)
Frequência de resposta Output de sinal analógico≤ 30 Hz Output de sinal digital≤ 5 Hz Comunicação HART ≤ 10 Hz
Peso total Sem ecrã≈ 1,25kg com ecrã≈ 1,4kg
Resolução Saída analógica 0,01%FS, saída digital 0,05%FS
Potência de saída
produção 420mA,RS485,010VDC,0 5VDC, 1 5VDC, 4 20mA HART
Fornecimento de energia 9~32VDC, 13~32VDC, 15~32VDC, 15~24VDC
Potência máxima
sinal de saída 420mA,RS485,010VDC,0 5VDC, 1 5VDC, 4 20mA HART
potência ≤ 0,02Us (W), ≤ 0,015Us (W), ≤ 0,008Us (W),
Características de carga
Tipo de tensão ≥ 10kΩ
Tipo atual Sem carga do ecrã ≤ {(US-7.5) ÷0.02}Ω
com carga de exibição≤{(US-12)÷0.02}Ω (US=voltagem de alimentação)
Tipo de corrente HART Carga ≤ {(Us-12)÷0.02}Ω(Us=Tensão de alimentação)
Condições ambientais
Temperatura ambiente -40°C a 85°C
Humidade ambiente 0%~95%RH ((sem condensação, sem condensação)
Materiais gerais
diafragma 316L de aço inoxidável/Ha C/tântalo (contato com o meio a ensaiar)
Flanco Aço inoxidável 304
Recinto Alumínio fundido sob pressão
Janela de exibição ≈ vidro à prova de explosão de 6 mm
Estabilidade mecânica
Desempenho sísmico 10 g ((20... 2000 Hz) em conformidade com a norma IEC60068-2-6.
Resistência ao impacto: 500 g/ms é conforme com a norma IEC60068-2-27
Proteção elétrica
Proteção contra curto-circuito perpétuo
Proteção antipolaridade Não há danos, mas não funciona.
Resistência ao isolamento ≥ 100MΩ500VDC
Resistência dielétrica: 500VAC
Limites de saída
A saída é mínima. 4 mA,0,0.001VDC,3.8 mA
Máximo de saída 20 mA,2000,10VDC,5VDC,22mA
Manual
Informações sobre o produto PDF
Informações sobre o produto ∆Inglês (EN) PDF
Selecção de produtos ◄ Chinês (NC) PDF
Selecção de produtos “Inglês (EN) PDF
Instruções de instalação PDF
Instruções de instalação PDF
Descrição do protocolo ◄ (CN) PDF
Descrição do protocolo ◄ Inglês (EN) PDF
Instruções de operação essenciais (CN) PDF
Instruções de operação essenciais (em inglês) PDF
Instruções de funcionamento do botão HART (CN) PDF
Instruções de funcionamento do botão HART PDF
