| Parâmetros básicos |
|
| Meio de medição |
Líquidos, gases (compatíveis com materiais de contacto) |
| Intervalo de pressão |
-0,1~0~4MPa (ver tabela de selecção da gama para mais pormenores) |
| Modo de pressão |
Pressão de medição, pressão negativa, pressão absoluta |
| Temperatura média |
-40°C a 85°C |
| Tempo de ligação |
20 ms |
| Performance estável |
± 0,1% FS/ano |
| Compensação de temperatura |
-10°C a 70°C |
| Desvio de temperatura |
±0,01%FS/°C (dentro da compensação de temperatura) ±0,05%FS/°C (fora da compensação de temperatura) |
| Tipo à prova de explosão |
Segurança intrínseca Ex ia II.C T6 Ga (apenas 4 ~ 20 mA de saída) |
| Protecção de entrada |
IP65 (sem ecrã) IP54 (ecrã) Nota: O nível de proteção acima refere-se à conclusão da ligação elétrica |
| Desempenho durável |
1X106 ciclos (número de ciclos do intervalo inferior ao intervalo superior) |
| Peso total |
Sem ecrã≈ 190g com ecrã≈ 270g |
| resolução |
Saída analógica 0,01%FS, saída digital 0,05%FS |
| Potência de saída |
|
| sinal de saída |
4 ~ 20mA, RS485,0 ~ 10VDC, 0 ~ 5VDC, 1 ~ 5VDC,0.5 ~ 2.5VDC |
| Faixa de alimentação |
9~28VDC, 15~28VDC, 3~5VDC, 15~24VDC |
| Classe de precisão |
|
| Intervalo de medição ≥ 100 kPa |
00,25% |
| Intervalo de 10 kPa≤ < 100 kPa |
00,5% FS |
| Precisão do cabeçalho |

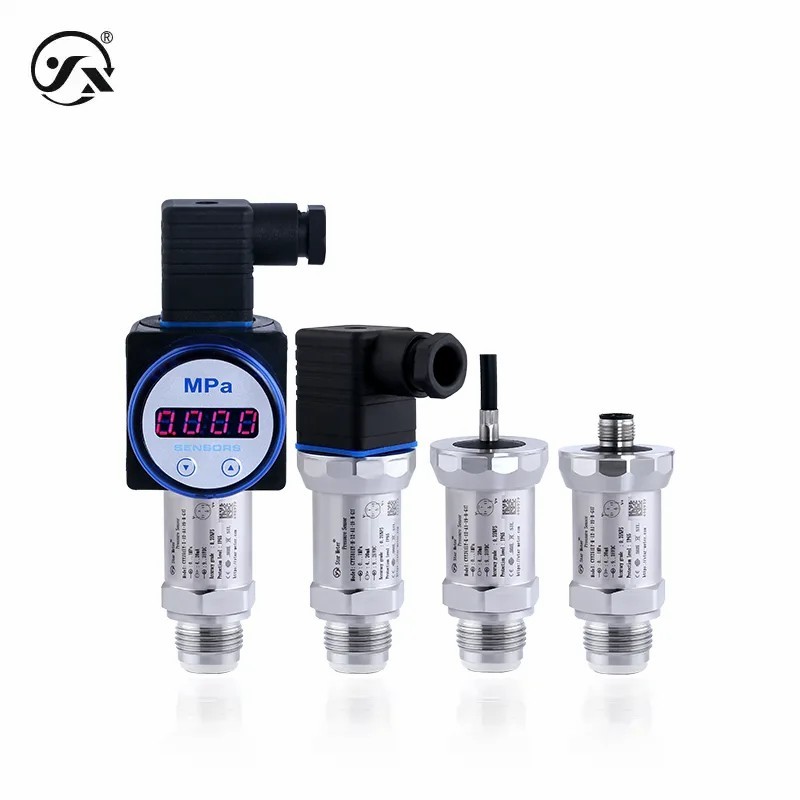

0Display de tubo digital (LED) de 0,5% FS |
| Frequência de resposta |
|
| Saída RS485 |
5 Hz |
| Pressão absoluta e pressão negativa |
30 Hz |
| Intervalo ≤ 10 kPa |
30 Hz |
| outros |
100 Hz |
| Faixa de potência |
|
| Tipo de tensão |
≤ 0,02Us (W), ≤ 0,008Us (W), ≤ 0,001Us (W) |
| Tipo atual |
≤ 0,02Us ((W) |
| Digital |
≤ 0,02Us (W), ≤ 0,015Us (W) |
| Características de carga |
|
| Tipo de tensão |
≥ 10kΩ |
| Tipo atual |
Sem carga de exibição ≤{(Us-7.5) ÷0.02}Ω
Com carga de exibição ≤{(Us-12)÷0.02}Ω (Us=voltagem de alimentação) |
| Condições ambientais |
|
| Temperatura ambiente |
-40°C a 85°C |
| Humidade ambiente |
0% ~ 95% RH (sem condensação, sem condensação) |
| Capacidade de sobrecarga |
|
| Pressão de sobrecarga |
300% FS, 200% FS, 12 kPa, 50 kPa, 300 kPa, 480 kPa, 750 kPa, 800 kPa,1.2MPa,2MPa |
| Pressão de ruptura |
600% FS, 500% FS, 400% FS, 20 kPa, 200 kPa, 600 kPa, 900 kPa,1.25MPa,2MPa,3MPa,5MPa,2MPa,3MPa,5MPa |
| Materiais gerais |
|

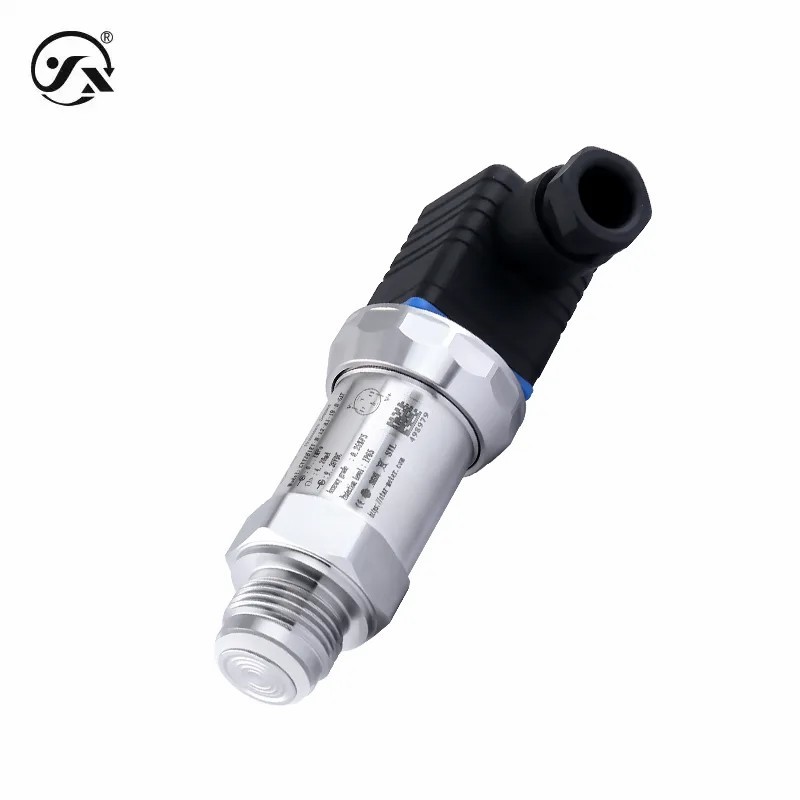

| diafragma |
316L de aço inoxidável (em contacto com o meio a medir) |
| Conexões de processo |
316 aço inoxidável (em contacto com o meio a medir) |
| Recinto |
Aço inoxidável 304 |
| Anéis O |
Borracha nitrílica (contato com o meio a medir) |
| Mostra o shell |
ABS plásticos de engenharia (LED) |

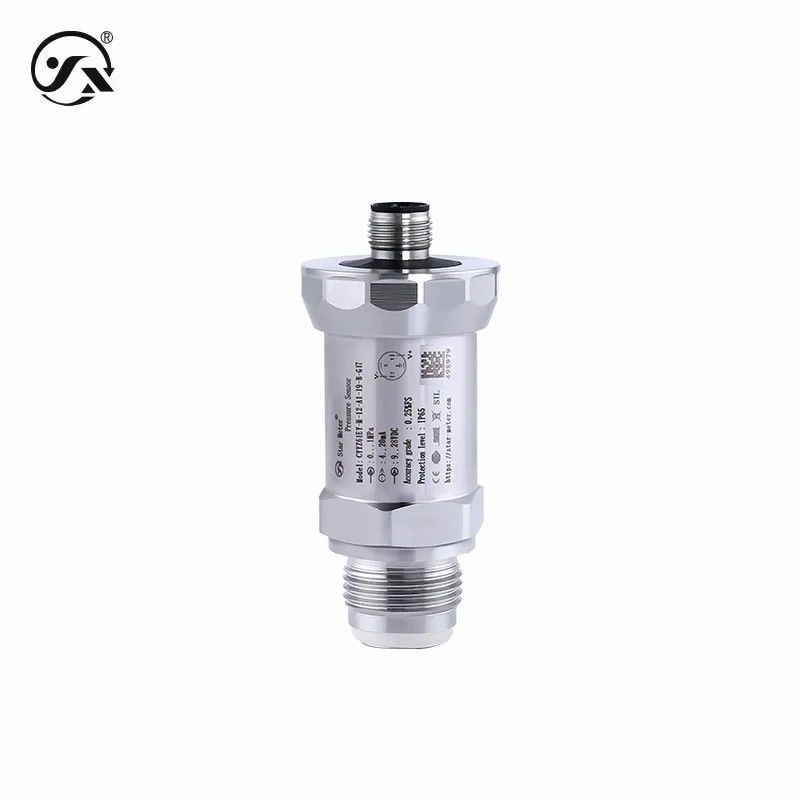

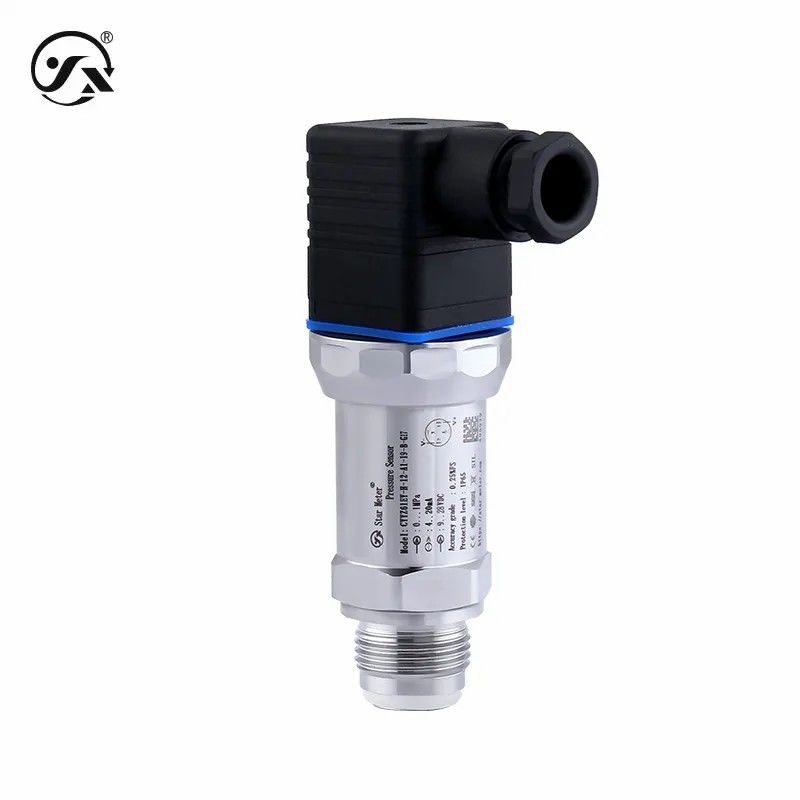

| Conectores Hersmann |
ABS plásticos de engenharia |
| Estabilidade mecânica |
|
| Resistência à vibração |
10 g ((20... 2000 Hz) em conformidade com a norma IEC60068-2-6. |
| Resistência ao impacto: |
500 g/ms satisfaz a norma IEC60068-2-27 |
| Proteção elétrica |
|
| Proteção contra curto-circuito |
perpétuo |
| Protecção da polaridade inversa |
Sem danos, mas sem trabalho. |
| Resistência ao isolamento |
≥ 100MΩ 500VDC |
| Resistência dielétrica: |
500VAC |
| Limites de saída |
|
| A saída é mínima. |
4 mA,0,0.001VDC,0.05VDC |
| A saída é máxima. |
20 mA,2000,10VDC,5VDC |
