| Parâmetros de base |
|
| Meio de medição |
Líquido ou gás (compatível com material de contacto) |
| Faixa de medição |
-100kPa~0~60MPa (ver tabela de selecção da gama para mais pormenores) Gama < 10kPa (gás não condutor, não corrosivo, não explosivo e umidade ≤ 90%RH, sem condensação) |
| Tipo de pressão |
Pressão de medição, pressão absoluta, pressão negativa |
| Compensação de temperatura |
Padrão (compensação de temperatura -10-70°C) 0,25% FS, 0,5% FS
Opcional (compensação de temperatura -40-80°C) 0,1% FS, 0,25% FS (Nota)
Nota: A gama de variações é ≤ 10kPa e a gama de compensação de temperatura é -10~70°C |
| Classe de precisão |
00,1% FS,0.25% FS,00,5% FS |
| Frequência de resposta |
5Hz, 30Hz, 100Hz |
| Performance estável |
± 0,1% FS/ano |
| Desvio de temperatura |
±0,01%FS/°C (intervalo de compensação de temperatura) ±0,05%FS/°C (fora do intervalo de compensação de temperatura) |
| Peso total |

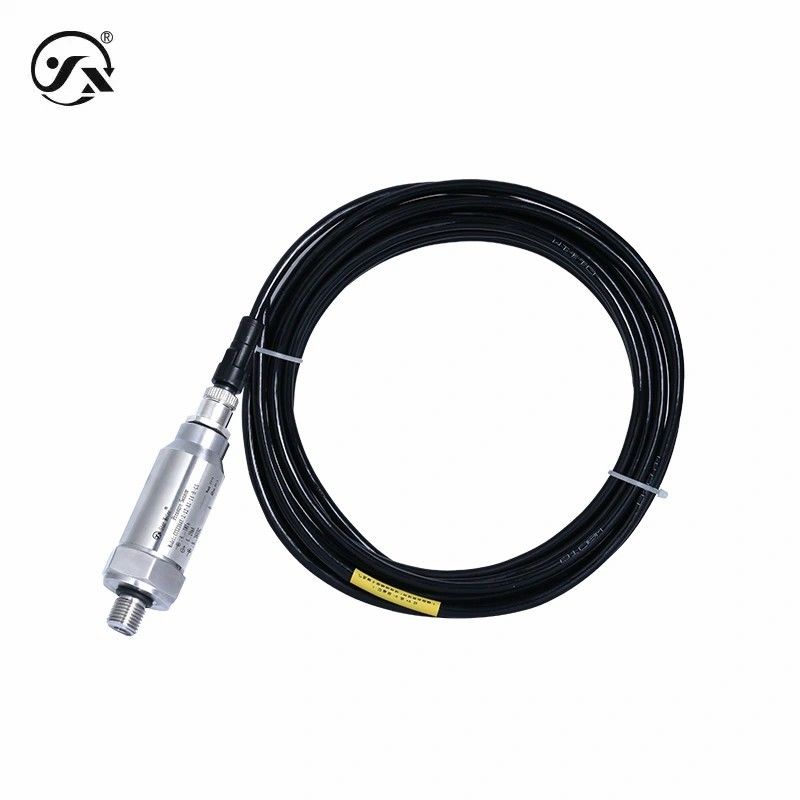

≈ 450 g (incluindo o cabo de 5 m) |
| Grau de protecção |
Nota IP67: O nível de protecção acima refere-se à ligação eléctrica obtida após a sua conclusão e depende também da tomada de ligação eléctrica. |
| Potência de saída |
|
| sinal de saída |
4 ~ 20mA, RS485,0 ~ 10VDC, 0 ~ 5VDC, 1 ~ 5VDC,0.5 ~ 2.5VDC |
| Faixa de alimentação |
936VDC, 1536VDC, 3 5VDC |
| Faixa de potência |
|
| Tipo atual |
≤ 0,02Us ((W) |
| Tipo de tensão |
≤ 0,008Us (W), ≤ 0,001Us (W) |
| Digital |
≤ 0,015Us ((W) |
| Características de carga |
|
| Tipo de tensão |
≥ 10kΩ |
| Tipo atual |
Carga de corrente ≤ {(Us-7.5)÷0.02 ((Us=voltagem de alimentação) }Ω |
| Condições ambientais |
|
| Temperatura do meio |
-40°C a 85°C |
| Temperatura ambiente |
-40°C a 85°C |
| Humidade ambiente |
0%~95%RH ((sem condensação, sem condensação) |
| Capacidade de sobrecarga |
|
| Pressão de sobrecarga |
300% FS, 200% FS, 150% FS, 12 kPa, 50 kPa, 300 kPa, 480 kPa, 750 kPa, 800 kPa,1.2MPa,2MPa,3MPa,5MPa |
| Pressão de ruptura |
600% FS, 500% FS, 400% FS, 300% FS, 20 kPa, 200 kPa, 600 kPa, 900 kPa,1.25MPa, 2MPa, 3MPa, 5MPa, 9MPa,12.5MPa |
| Materiais gerais |
|
| diafragma |
Aço inoxidável 316L (contato com o meio a medir) |
| Conexão de processo |
304 aço inoxidável (contato com o meio a medir) |
| Recinto |
Aço inoxidável 304 |
| Sementes |
Fluoroelastómero de borracha nitrílica (contacto) (gráfico de pressão e explosão visto (contacto com o meio a medir) |
| Cabos |
Capa de medição de chumbo direto≤ 1,6 MPa φ7,2 mm de cabo blindado contra ar de poliuretano (proteção UV)6 MPa ou pressão absoluta (A) φ5 mm cabo blindado de poliuretano (proteção UV) |
| Estabilidade mecânica |
|
| Desempenho sísmico |
10 g ((20... 2000 Hz) é conforme com a norma IEC60068-2-6 |
| Resistência ao impacto: |
500 g/ms é conforme com a norma IEC60068-2-27 |
| Proteção elétrica |
|
| Proteção contra curto-circuito |
perpétuo |
| Proteção antipolaridade |
Não há danos, mas não funciona. |
| Resistência ao isolamento |
≥ 100MΩ500VDC |
| Resistência dielétrica: |
500VAC |
| Limites de saída |
|
| A saída é mínima. |
4mA, 0, 0,001VDC, 0,05VDC (Outros: 3,8mA) |
| Máximo de saída |
20mA, 2000, 10VDC, 5VDC (Outros: 26mA, 12VDC) |
